基于FPGA的嵌入式AI解决方案——EdgeBoard硬件设计与解析

    EdgeBoard是基于FPGA打造的嵌入式AI解决方案，能够提供强大的算力，并支持定制化模型，适配各种不同的场景，并大幅提高设备的AI推理能deeplab力，具有高性能、高通用、易集成等特点。
    EdgeBoard系列计算卡符合工业设计标准、满足-40℃~85℃的温度范围，接口齐全，可广泛适配如安防监控、工业质检、医疗诊断、科研教学、智能零售等各种场景。
    EdgeBoard产品分为三个系列，称之为“三兄弟”，能够满足客户不同的需求，既有满足高性能计算的方案，也有高性价比的处理方案。本文将从“三兄弟”的特点及整体硬件框架两个方面来介绍EdgeBoard。
    1.为什么EdgeBoard使用FPGA
    理想的异构计算平台应该具备三种基本能力：首先专有的硬件加速能力，提高算法的性能；其次高效灵活适配算法的能力，适配不断演进的算法；最后丰富的外围接口，适合不同的应用场景。
    CPU作为通用处理器，以逻辑计算作为出发点，更偏重控制流数据，适用于控制和调度类任务，不易于进行外围电路的扩展。GPU具有并行计算的特点，广泛应用在训练阶段，但由于功耗大、成本高等原因，少有部署在端上的产品，另外高延迟及缺少对外围电路的支持也不利于部署到端上的产品中。ASIC作为一种专用集成电路芯片，具有体积小、功耗低、计算性能高等特点，但AISC芯片研发时间长，资金投入大，由于芯片内部结构相对固定，无法适配快速演进的AI算法，在应用场景没有明确之前ASIC显然不是最优的选择。
    FPGA作为一种现场可编程门阵列，具有低功耗、低延迟、高性能等优势，其可编程的特性又可以灵活适配不同的算法，同时FPGA丰富的外围接口可以满足不同的应用需求，FPGA差异化的内部逻辑资源可以提供不同的算力支持，这些优势使得FPGA被广泛应用在AI推理加速上。
    2.EdgeBoard计算卡介绍
    2-1 概述
    EdgeBoard是基于Xilinx Zynq UltraScale+ MPSoC系列芯片打造的计算卡，芯片内部集成ARM处理器+GPU+FPGA的架构，既具有多核处理能力、也有视频流硬解码处理能力，还具有FPGA的可编程的特点。内置Linux 4.14.0系统和深度学习预装环境，与百度大脑模型定制平台（AIStudio、EasyDL、EasyEdge）深度打通，实现模型的训练、部署、推理等一站式服务。
    EdgeBoard计算卡产品可以分为FZ9、FZ5、FZ3三个系列，是分别基于XCZU9EG、XAZU5EV、XAZU3EG研发而来，分别具有高性能，硬解码，低成本等特点，针对不同需求和应用场景，有不同的市场定位和产品定位，满足各类开发者多样性的需求。
    2-2 FZ9系列计算卡
    EdgeBoard FZ9系列计算卡是基于XCZU9EG芯片的高性能计算卡，具有较高的性能和集成功能。ZU9芯片PS端具有四核Cortex-A53和双核Cortex-R5 以及Mali-400MP2 GPU；PL端资源DSP Slices 2520，计算性能达3.6Tops，片上存储BRAM高达32.1Mb。
    FZ9计算卡产品采用核心板+扩展板的双层设计方案，增加了对外接口的数量，其80*120mm的尺寸方便计算卡集成于到产品中，具备软硬一体的解决方案（软件+FPGA），支持多种视频源（usb、mipi、bt1200、网络摄像头）的输入，并具有强大的视频预处理能力，视频输出DisplayPort接口兼容标准Linux视频框架V4L2。高性能的视频处理能力和标准化的视频输出接口可满足机器学习、医疗诊断等行业需求。

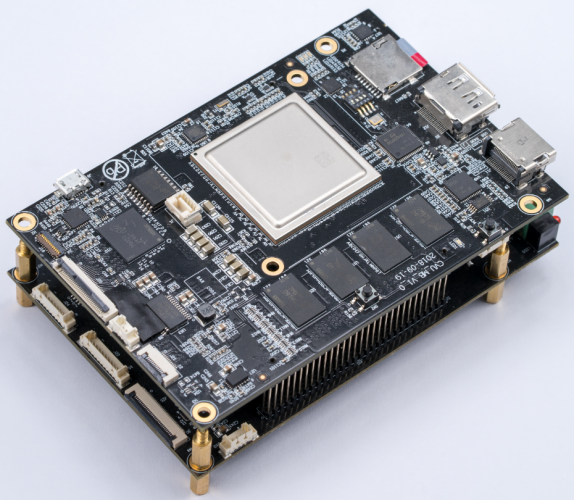

    EdgeBoard FZ9计算卡
    2-3 FZ5系列计算卡
    EdgeBoard FZ5系列计算卡是基于XAZU5EV芯片的计算卡，提供较高性能和功能集成，具有多路视频流H264&H265标准的编解码功能。ZU5芯片PS端同样包含四核Cortex-A53 、双核Cortex-R5、以及GPU Mali-400MP2；PL端资源DSP Slices 1248，计算性能达2.4Tops，片上存储BRAM达5.1Mb，UltraRAM 18Mb。
    FZ5计算卡产品延续了FZ9计算卡的产品形态，采用核心板+扩展板双层设计方案，具有多视频输入接口，VCU（Video Codec Unit）硬核解码，对视频的输入处理采用流水线设计，实现高吞吐量和低时延，具有极佳的功耗性能比。产品可以广泛应用于具有硬解码需求的视频图像推理，满足安防监控、工业质检、自动驾驶等行业需求。

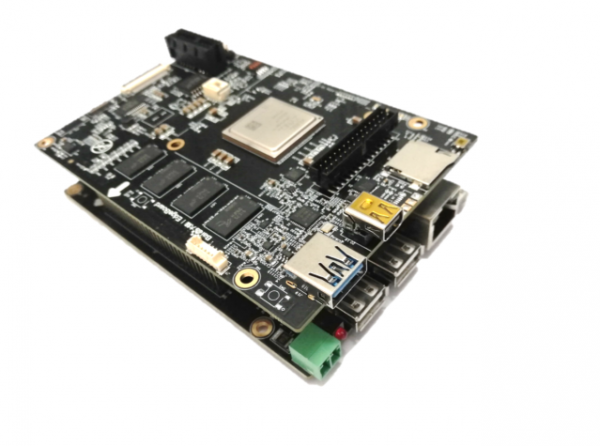

    EdgeBoard FZ5计算卡
    2-4 FZ3系列计算卡
    EdgeBoard FZ3系列计算卡是基于XAZU3EG芯片的计算卡，处理器ZU3芯片内置四核Cortex-A53和核心FPGA可编程逻辑模块；PL端资源DSP Slices 360，实测计算性能达1.2Tops，片上存储BRAM达7.6Mb。
    FZ3计算卡产品具有高集成性的设计方案，板卡尺寸为80*70mm，具有usb3.0、bt1120、mipi、网络等多视频输入接口，板载2GB 64bit位宽的 DDR4，整体功耗仅5W左右，极佳的功耗性能比。对于FZ3产品具有的高性能、低功耗、低成本、小体积的特点，产品可以广泛应用于科研教学、智能零售、安防监控等行业。

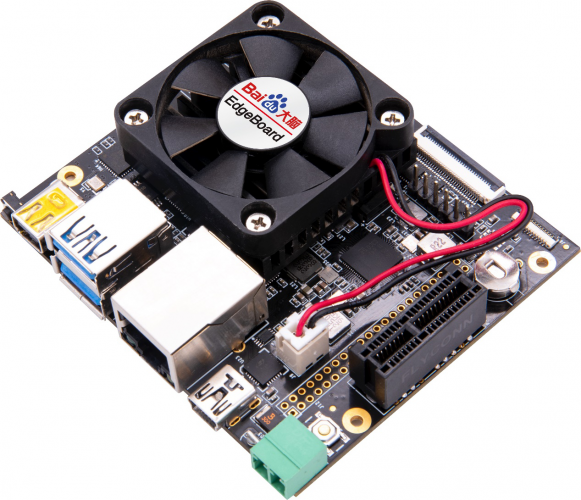

    EdgeBoard FZ3计算卡
    3.EdgeBoard框架及性能介绍
    3-1 MPSoC系统框架

    Zynq UltraScale+ MPSoC架构提供频率高达1.5GHz的四核Cortex®-A53 高效 64位 ARMv8 应用处理器、具有双核 ARM® Cortex®-R5 600MHz的实时低功耗协处理器，以及ARM® Mali™-400MP2 GPU达到667MHz，同时EV系列还包含 H.265/H.264 视频编解码器单元，可提供原生 UltraHD 压缩及专用引擎，满足动态电源管理与安全配置需求。Zynq UltraScale+ MPSoC平台系统顶层框图如下：

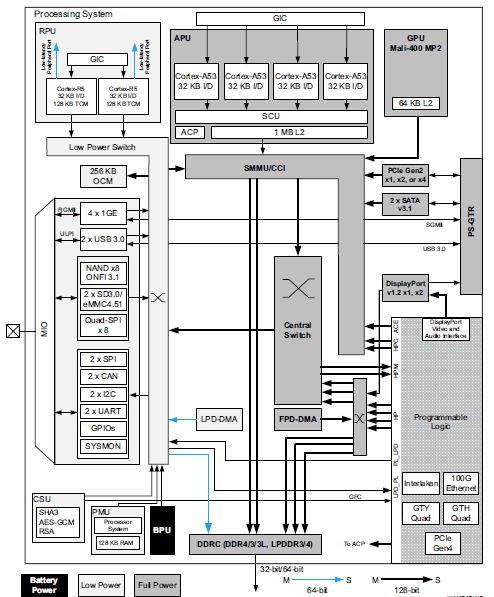

    MPSoC平台系统框架
    3-2 EdgeBoard计算卡配置比较
    基于MPSoC平台系统顶层框图，EdgeBoard计算卡的系统框架设计如下：

    EdgeBoard计算卡系统框架
    EdgeBoard计算卡在配置方面，拥有4GB 和2GB 的不同DDR4内存配置版本，存储支持8GB eMMC，256MB NOR Flash，8Kb EEPROM，具有多路视频（usb、mipi、bt1200、网络视频）输入接口，同时为满足开发者调试便捷性，支持TF Card系统盘启动。

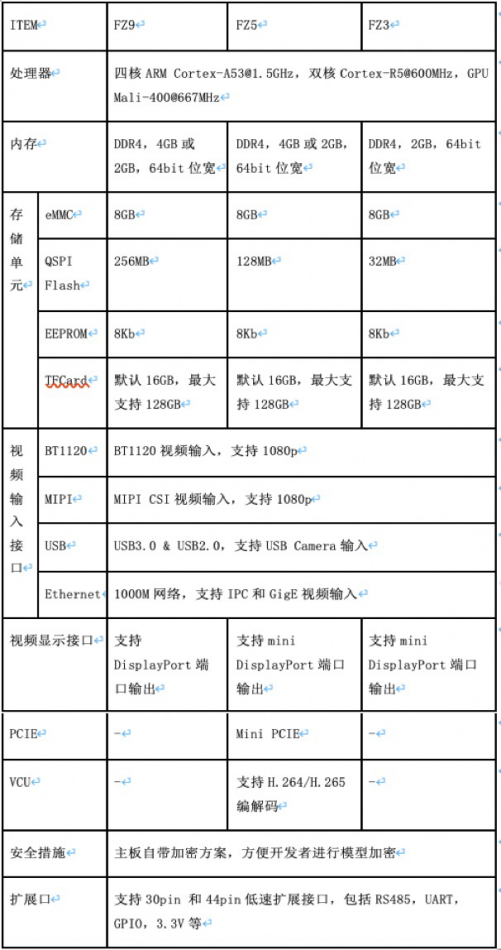

    EdgeBoard计算卡的整体配置比较：

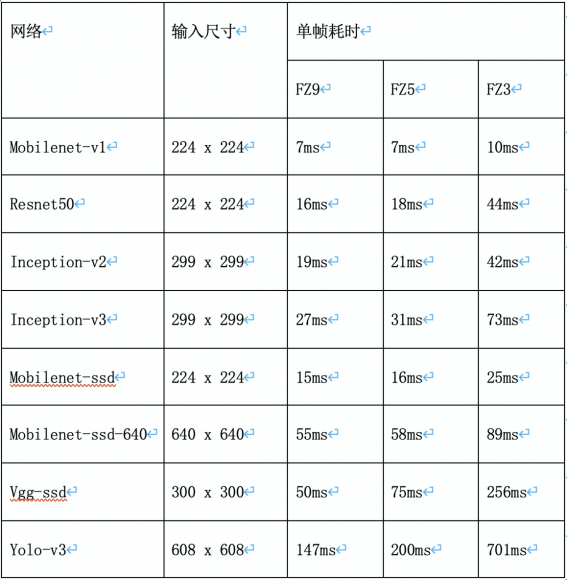

     3-3 常用模型在EdgeBoard上的性能数据

    EdgeBoard软核仍在持续升级，性能也将同步提升。不同版本的网络模型对算力要求不同，针对具体项目应用需求，可进行定制优化。
