AMD RX 470/RX 460真卡拆解 你们期待的千元VR卡
这两天发的RX470/460相关的新闻回复量都非常高，说明大家对于1.5K以下的产品关注度是特别高的。因此兽王马不停蹄把RX470/460都打包回家，为的就是让大家第一时间目睹其真容啊！

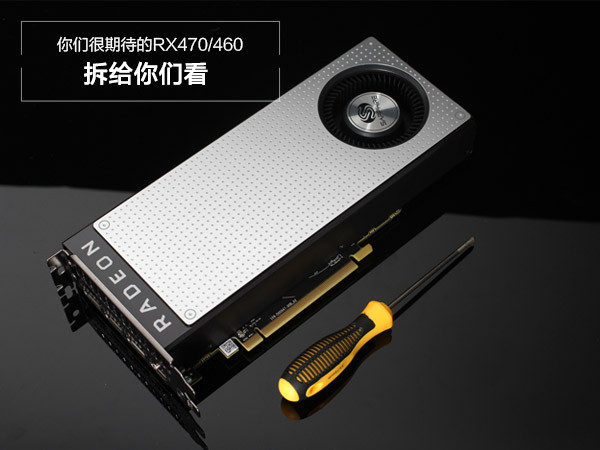

5939.png)

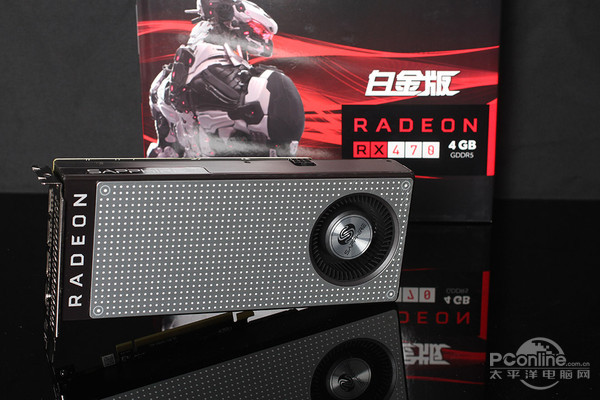

今天拿到的是AMD最大AIB伙伴蓝宝石的非公版RX470与RX460，均为白金版，赶紧拆个箱子看看。
5939.png)
5939.png)

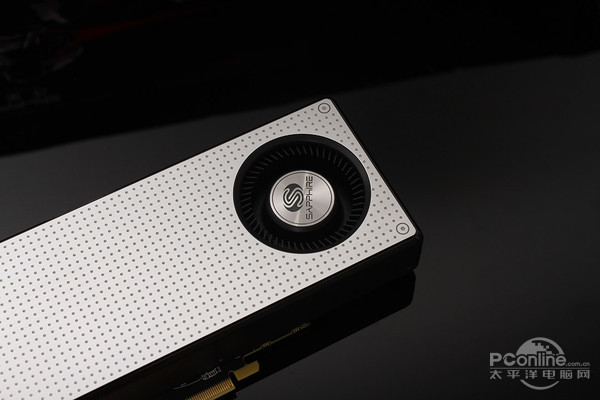

RX470的散热器外观真的...看着有点...不知道怎么吐槽了，其实就是RX480的银色版本；而RX460则沿用了上代R7 370类似的散热风扇，双风扇压这个不需要外接供电的核心简直洒洒水啦。
先拆RX470：散热器就是RX480换了个颜色！
5939.png)
5940.png)
蓝宝石的RX470配备了背板
5940.png)
5941.png)
RX480（上）、RX470（下）
可以看到RX480与RX470的散热器以及PCB板的长度都是一样一样的，区别只在于RX470散热器皮换成了银色，多了块背板。
5941.png)
6pin供电接口
RX470的TDP为110W，因此只需要单6pin供电即可，与RX480一致。
5941.png)

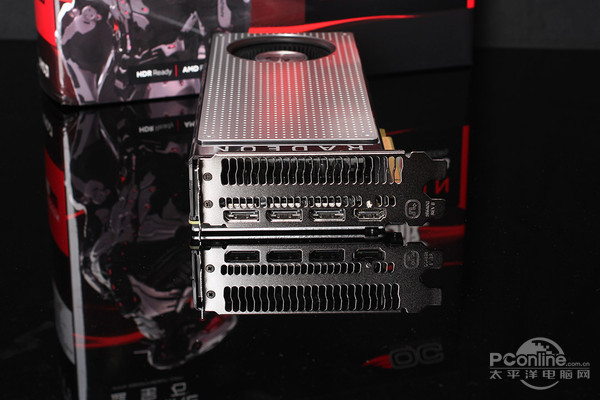

显示输出接口也是与RX480一致：3DP+1HDMI，没有配备DVI显得有点可惜。
5941.png)

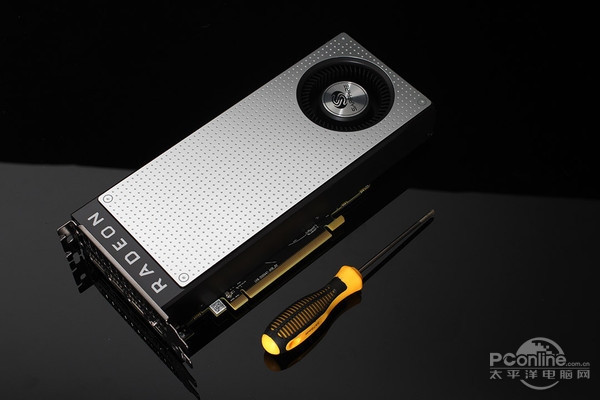

螺丝刀就绪
新卡到手怎么能不拆！
5941.png)

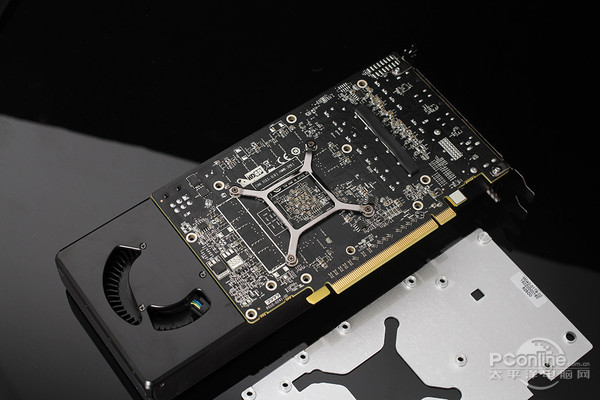

卸下背板
背板拆下来之后，假如把RX480放旁边，简直真假美猴王啊！
5942.png)

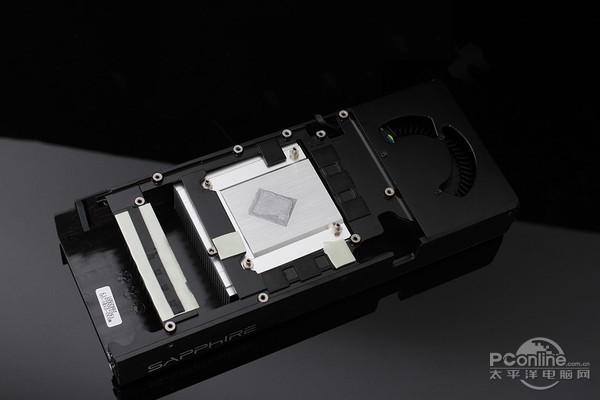

RX470散热器本体
一脉相承的小黑涡轮公版散热器，反正就是RX480同款啦。压RX480满载的时候温度会达到85℃左右，而RX470的TDP比RX480低40W，相信压RX470会比较轻松。
5942.png)

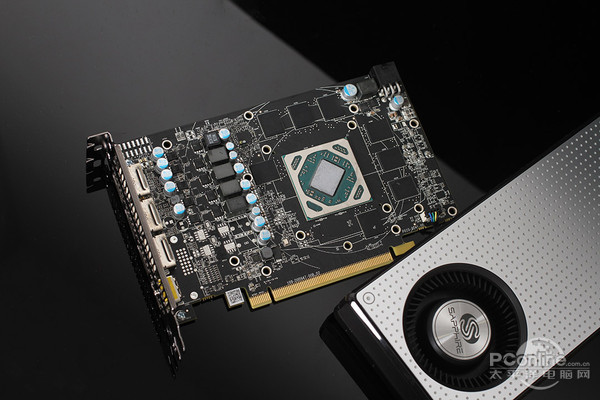

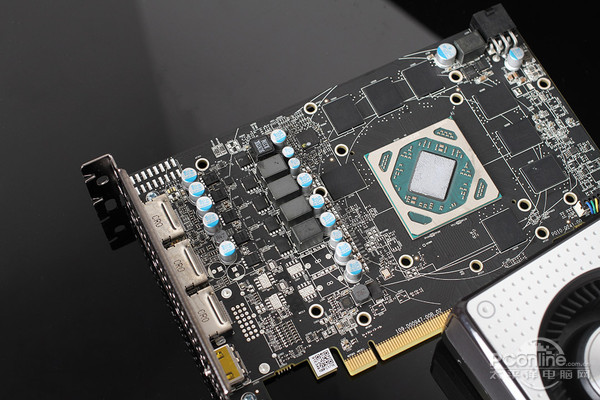

短小精干的PCB板
5942.png)
可以看到，其实RX470就是与RX480共用一块PCB的，4相供电设计也足够RX470用了。
5943.png)

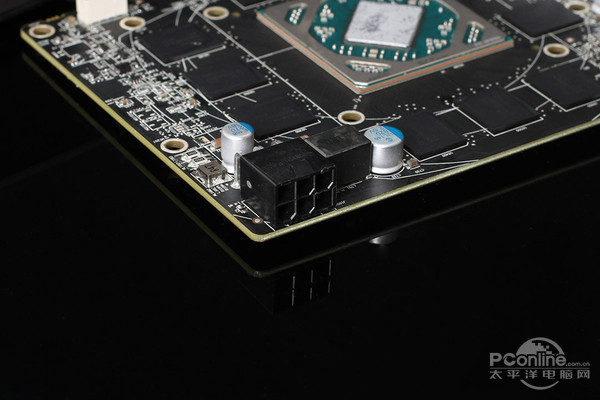

6pin供电接口
5943.png)

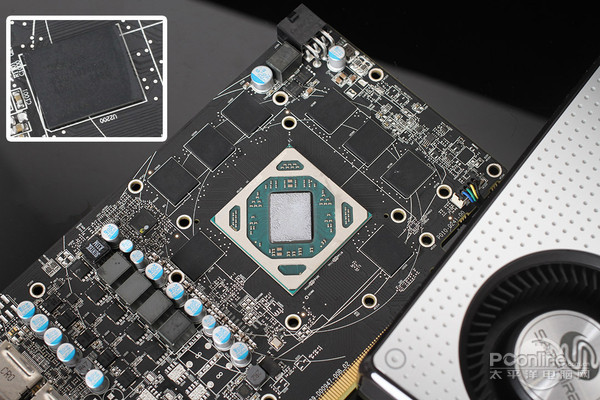

8片512MB的海力士GDDR5显存围绕着GPU核心，224GB/s带宽、7000MHz等效频率，共4GB显存。
RX470就拆完了，由于尚未上机测试，实际性能不能给确切的答案。但从拆解可以看到是采用RX480相同的PCB板，同为Polaris10核心，核心规格被小规模屏蔽，公版定价预计为1399~1499附近，性能也有RX480的85%左右。
再拆RX460：双风扇/无需额外供电
5943.png)

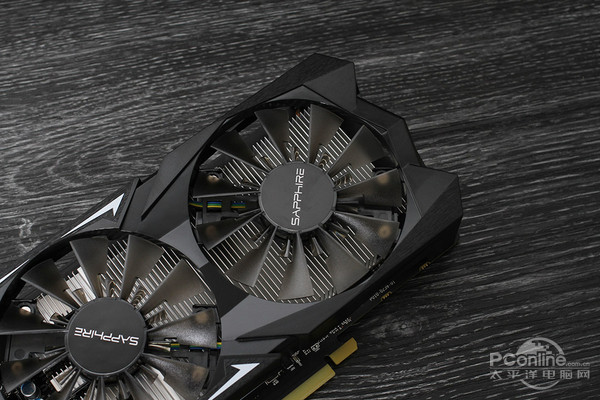

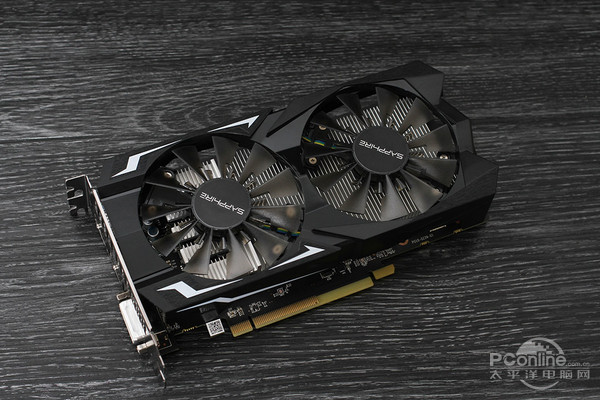

蓝宝石RX460 白金版
可以看到其外观已经与公版相去甚远，这是因为RX460将会只有非公版本。
5943.png)

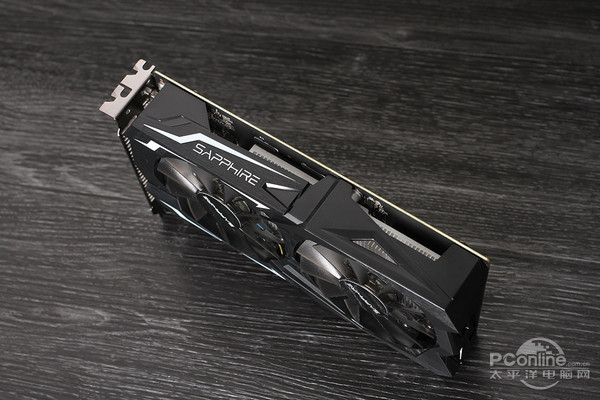

无需要外置供电
5944.png)
5944.png)
请注意其PCIe金手指，可以看到RX460的金手指为PCIe为×8通道设计，有点意外！因为上代R7 360哪怕是入门级的R7 350都是采用×16通道设计。实际上PCIe 3.0×8通道的总带宽就相当于PCIe 2.0×16通道带宽了，因此即使是×8带宽，千元级显卡都是跑不满的，并不会对显卡的性能造成损失。
另一方面我们也能得出一个结论，其实AMD对于RX460的设计理念，它应该定位是非常小巧、无需外接供电的刀卡，然而我们在市面上是比较难见到这种小巧刀卡的，其实是买卖双方互相选择的结果。国内用户对显卡的追求是“超级供电（8+8最好啦）、超多风扇（没三个根本不能用）、加粗铜管（5条行不行）、超长板身（不然怎么衬托我的大机箱）”，因此厂商就更倾向于出迎合消费者口味的超长超大显卡，哪怕性能也许差不了5%~科科。
5944.png)

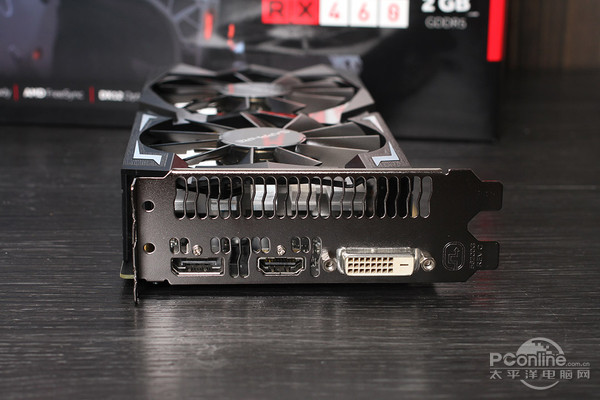

显示输出接口
1DP+1HDMI+1DVI，支持三屏输出。
5944.png)

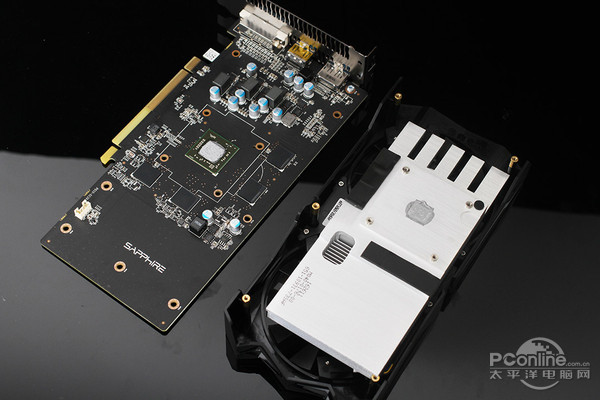

拆解
亮点在哪？当然就是那光秃秃多出来的那一截PCB板啦！
5944.png)

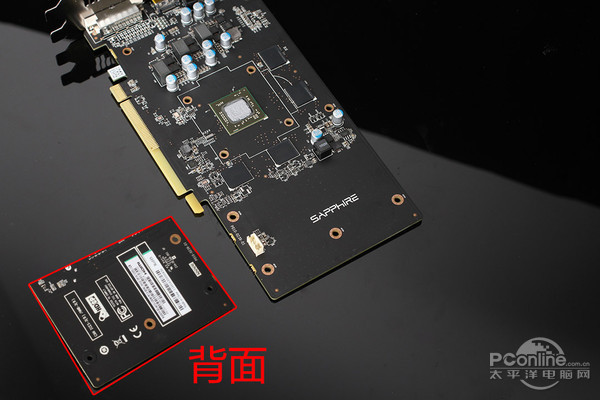

红色框框的是RX460 PCB板的背面，上面只有一些贴纸...再结合PCB板中部那些稀疏可数的元件，更加印证了我上面的那段话，其实这块显卡完全是能做成网卡级别身材的，至于问为什么要做得这么长，我会回答——好看！好卖！
5945.png)

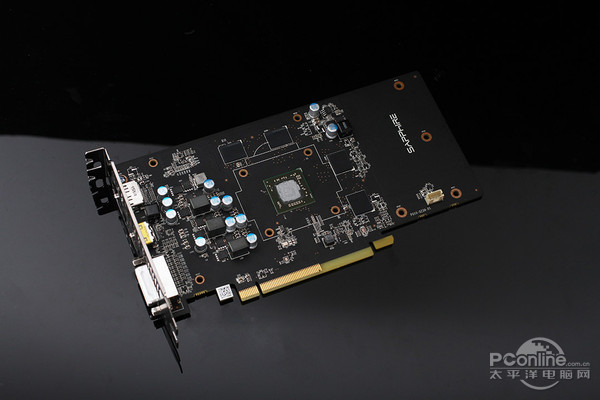

RX460 PCB正面
5945.png)

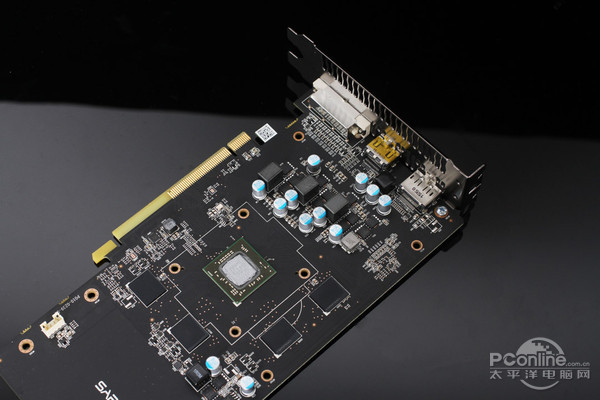

核心3相供电
5945.png)

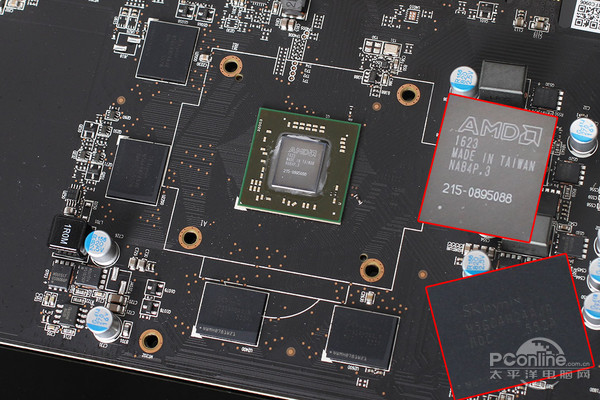

Polaris 11 GPU核心
擦掉硅脂，露出MADE IN TAIWAN的Polaris 11核心，显存也只有四片，每片512MB组成2GB显存，对于千元级显卡，2GB也许是最佳搭配了，给多了你也用不完。
北极双星拆解小结：
今天拆了两块最新的北极星核心显卡，RX470的做工也没什么好点评的，就是RX480换了个银色皮肤＆增加了个背板，其他都是跟RX480一样一样的；RX460则感觉非常的清新，应该会有非常短、长度只有PCIe插槽这么长的版本出现。RX470预计定价1399~1499，RX460预计定价899~999。
从RX460也能看出，随着工艺制程的提升，显卡的功耗能越来越低，PCB也能越做越短，在可见的将来，也许GPU里面就能集成需要的显存、供电元件等等，小小一颗GPU往主板一怼就能用了~
