    大家好,我是道哥。
    在前几篇文章中,我们一块讨论了:在 Linux 系统中,编写字符设备驱动程序的基本框架,主要是从代码流程和 API 函数这两方面触发。
    这篇文章,我们就以此为基础,写一个有实际应用功能的驱动程序:
    1. 在驱动程序中,初始化 GPIO 设备,自动创建设备节点;
    2. 在应用程序中,打开 GPIO 设备,并发送控制指令设置 GPIO 口的状态;
    示例程序目标
    编写一个驱动程序模块:mygpio.ko。
    当这个驱动模块被加载的时候,在系统中创建一个 mygpio 类设备,并且在 /dev 目录下,创建 4 个设备节点:
    /dev/mygpio0
    /dev/mygpio1
    /dev/mygpio2
    /dev/mygpio3
    因为我们现在是在 x86 平台上来模拟 GPIO 的控制操作,并没有实际的 GPIO 硬件设备。
    因此,在驱动代码中,与硬件相关部分的代码,使用宏 MYGPIO_HW_ENABLE 控制起来,并且在其中使用printk输出打印信息来体现硬件的操作。
    在应用程序中,可以分别打开以上这 4 个 GPIO 设备,并且通过发送控制指令,来设置 GPIO 的状态。
    编写驱动程序
    以下所有操作的工作目录,都是与上一篇文章相同的,即:~/tmp/linux-4.15/drivers/。
    创建驱动目录和驱动程序
    $ cd linux-4.15/drivers/
    $ mkdir mygpio_driver
    $ cd mygpio_driver
    $ touch mygpio.c

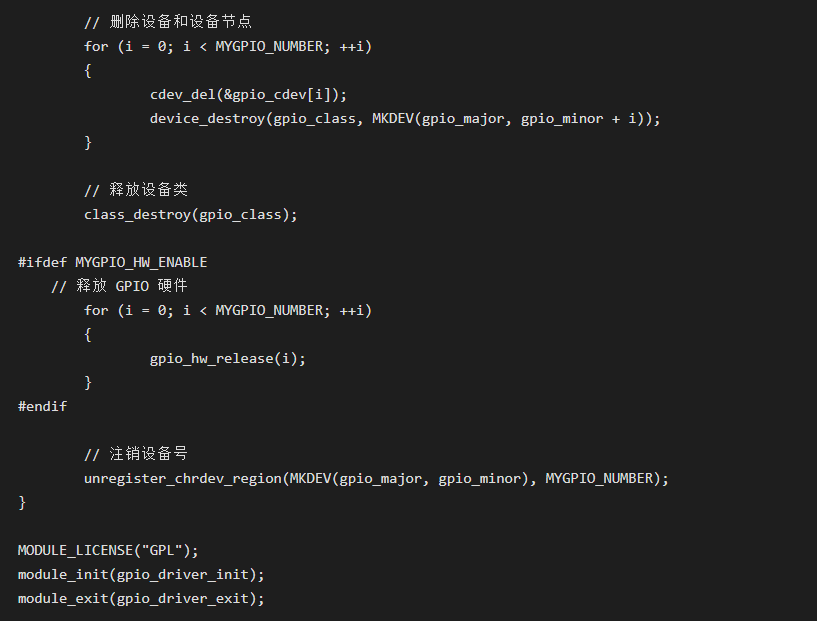

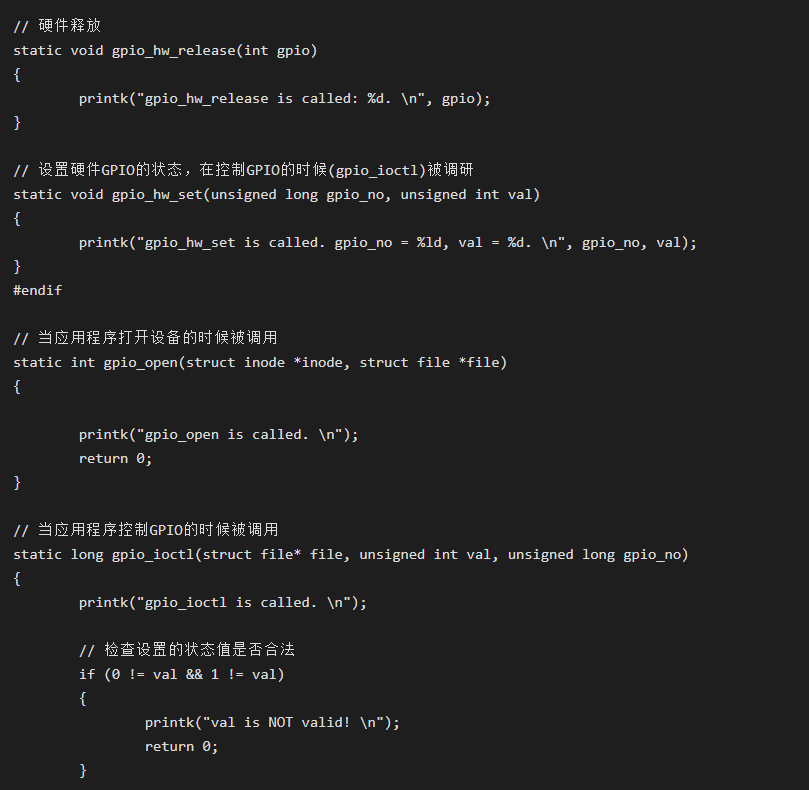

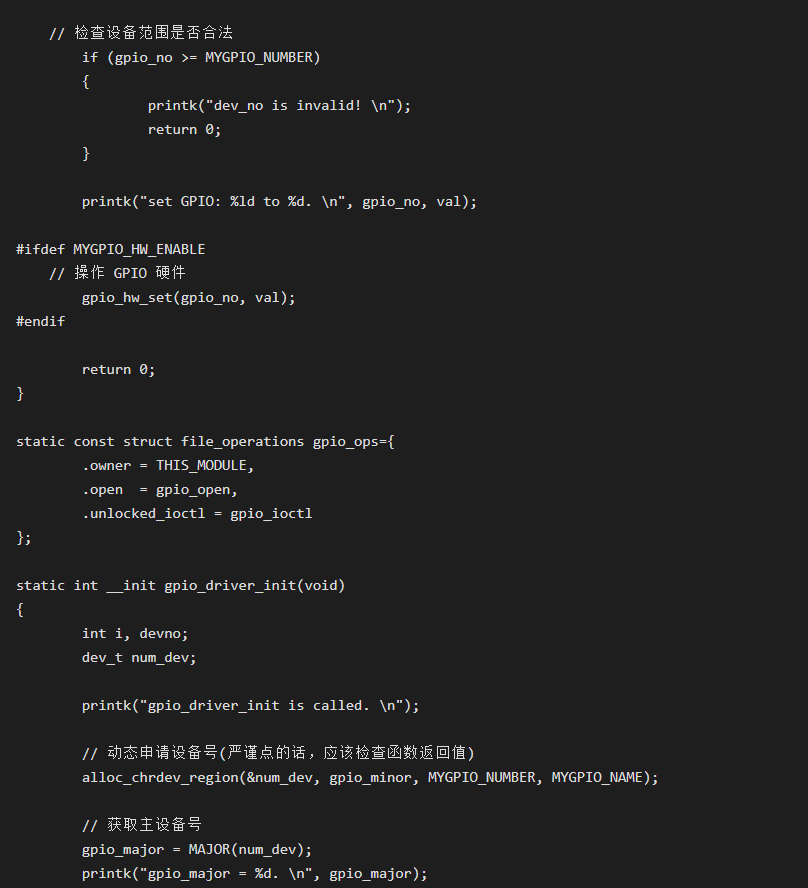

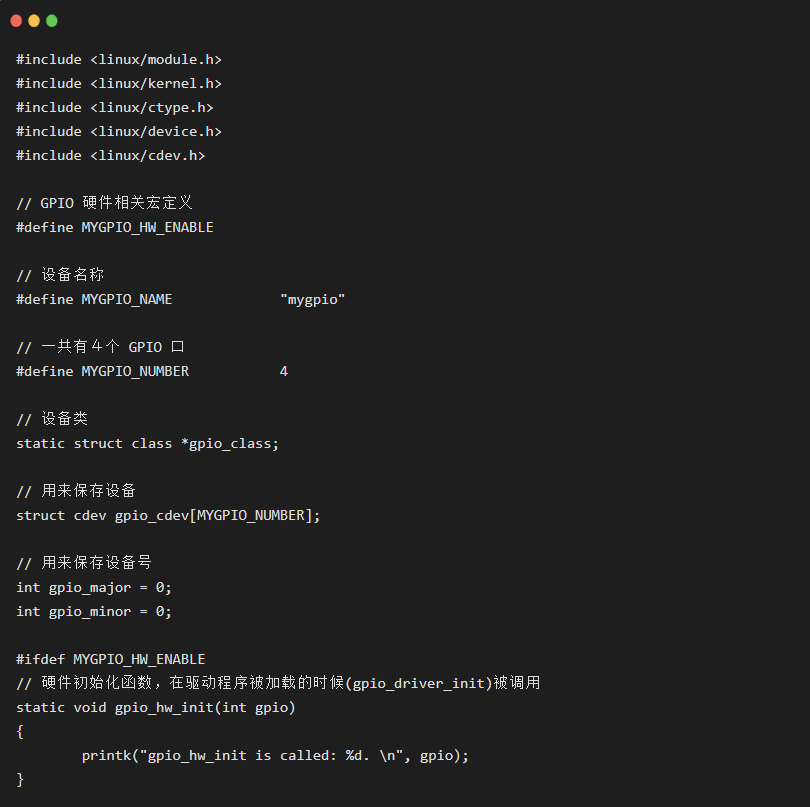

    mygpio.c 文件的内容如下(不需要手敲,文末有代码下载链接):





    相对于前几篇文章来说,上面的代码稍微有一点点复杂,主要是多了宏定义 MYGPIO_HW_ENABLE 控制部分的代码。
    比如:在这个宏定义控制下的三个与硬件相关的函数:
    gpio_hw_init()
    gpio_hw_release()
    gpio_hw_set()
    就是与GPIO硬件的初始化、释放、状态设置相关的操作。
    代码中的注释已经比较完善了,结合前几篇文章中的函数说明,还是比较容易理解的。
    从代码中可以看出:驱动程序使用 alloc_chrdev_region 函数,来动态注册设备号,并且利用了 Linux 应用层中的 udev 服务,自动在 /dev 目录下创建了设备节点。
    另外还有一点:在上面示例代码中,对设备的操作函数只实现了 open 和 ioctl 这两个函数,这是根据实际的使用场景来决定的。
    这个示例中,只演示了如何控制 GPIO 的状态。
    你也可以稍微补充一下,增加一个read函数,来读取某个GPIO口的状态。
    控制 GPIO 设备,使用 write 或者 ioctl 函数都可以达到目的,只是 ioctl 更灵活一些。

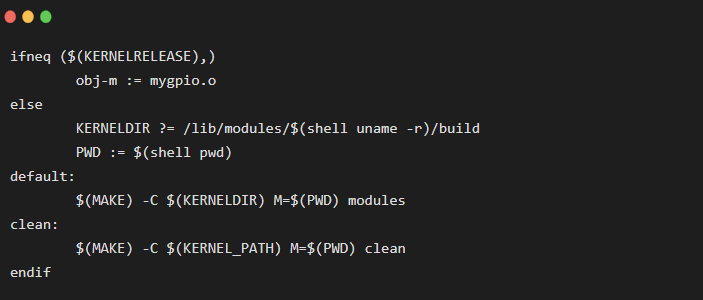

    创建 Makefile 文件
    $ touch Makefile
    内容如下:

    编译驱动模块
    $ make
    得到驱动程序: mygpio.ko 。
    加载驱动模块
    在加载驱动模块之前,先来检查一下系统中,几个与驱动设备相关的地方。
    先看一下 /dev 目录下,目前还没有设备节点( /dev/mygpio[0-3] )。
    $ ls -l /dev/mygpio*
    ls: cannot access '/dev/mygpio*': No such file or directory

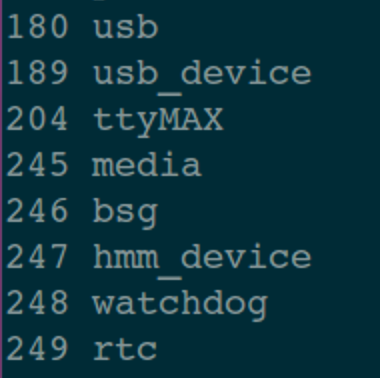

    再来查看一下 /proc/devices 目录下,也没有 mygpio 设备的设备号。
    $ cat /proc/devices

    为了方便查看打印信息,把dmesg输出信息清理一下:
    $ sudo dmesg -c
    现在来加载驱动模块,执行如下指令:
    $ sudo insmod mygpio.ko
    当驱动程序被加载的时候,通过 module_init( ) 注册的函数 gpio_driver_init() 将会被执行,那么其中的打印信息就会输出。
    还是通过 dmesg 指令来查看驱动模块的打印信息:

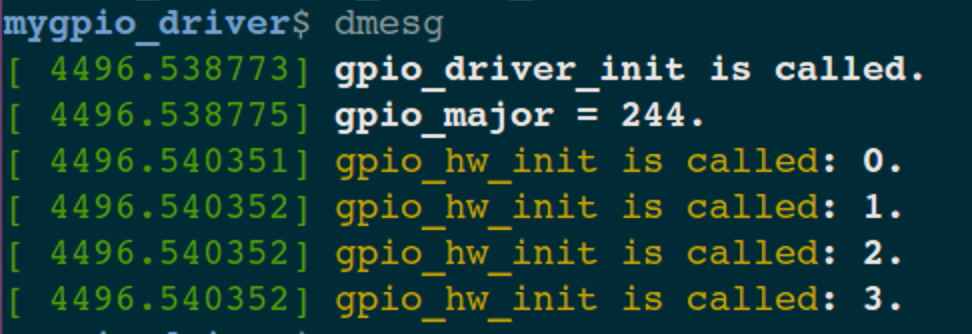

    $ dmesg

    可以看到:操作系统为这个设备分配的主设备号是 244,并且也打印了GPIO硬件的初始化函数的调用信息。
    此时,驱动模块已经被加载了!
    来查看一下 /proc/devices 目录下显示的设备号:

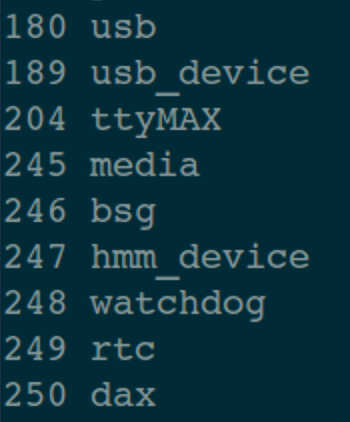

    $ cat /proc/devices

    设备已经注册了,主设备号是: 244 。
    设备节点

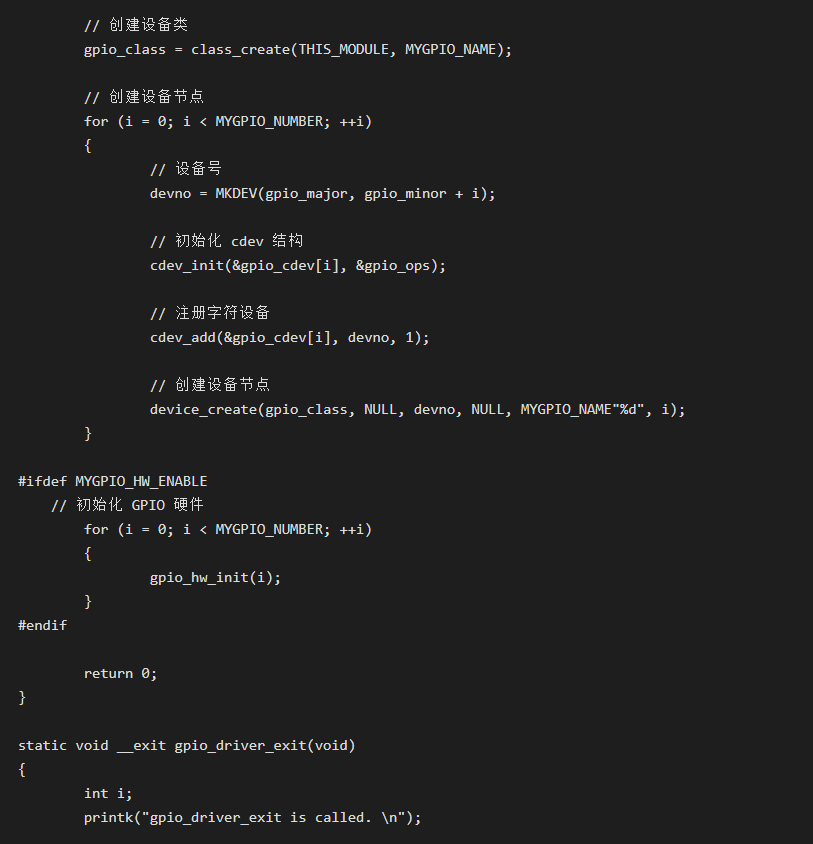

    由于在驱动程序的初始化函数中,使用 cdev_add 和 device_create 这两个函数,自动创建设备节点。

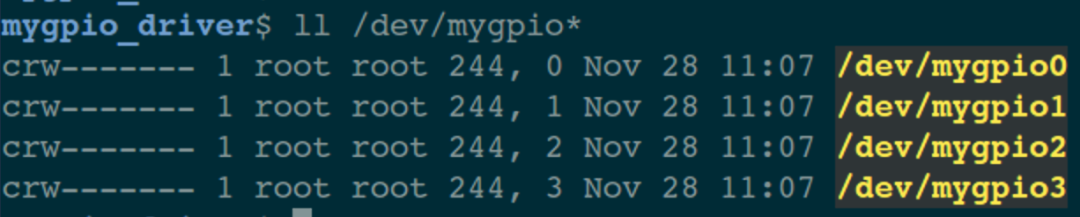

    所以,此时我们在 /dev 目录下,就可以看到下面这4个设备节点:

    现在,设备的驱动程序已经加载了,设备节点也被创建好了,应用程序就可以来控制 GPIO 硬件设备了。
    应用程序
    应用程序仍然放在 ~/tmp/App/ 目录下。
    $ mkdir ~/tmp/App/app_mygpio
    $ cd ~/tmp/App/app_mygpio

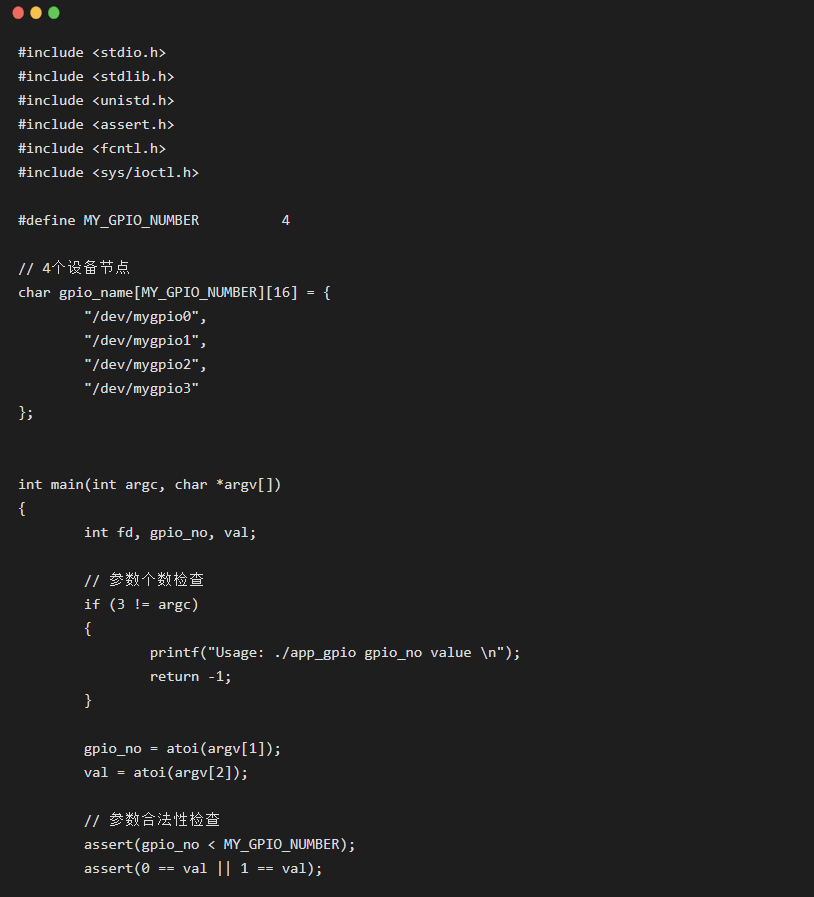

    $ touch app_mygpio.c

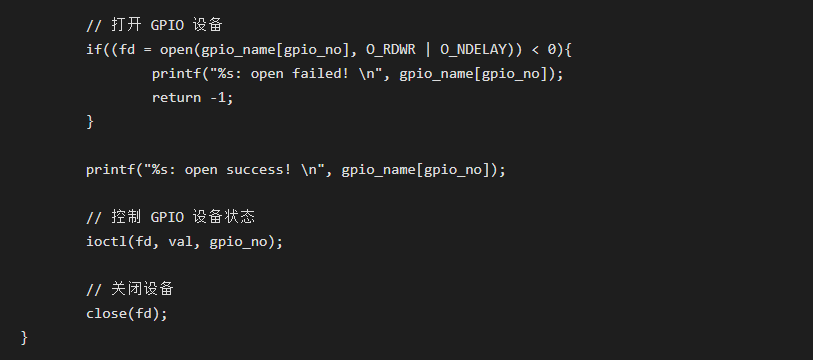

    文件内容如下:


    以上代码也不需要过多解释,只要注意参数的顺序即可。
    接下来就是编译和测试了:
    $ gcc app_mygpio.c -o app_mygpio
    执行应用程序的时候,需要携带2个参数:GPIO 设备编号(0 ~ 3),设置的状态值(0 或者 1)。
    这里设置一下/dev/mygpio0这个设备,状态设置为1:
    $ sudo ./app_mygpio 0 1
    [sudo] password for xxx: <输入用户密码>
    /dev/mygpio0: open success!
    如何确认/dev/mygpio0这个GPIO的状态确实被设置为1了呢?当然是看 dmesg 指令的打印信息:
    $ dmesg

    通过以上打印信息可以看到:确实执行了【设置 mygpio0 的状态为 1】的动作。
    再继续测试一下:设置 mygpio0 的状态为 0:

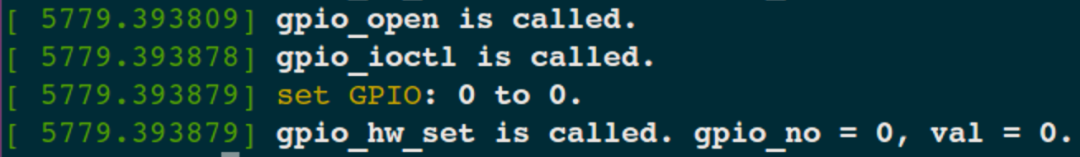

    $ sudo ./app_mygpio 0 0

    当然了,设置其他几个GPIO口的状态,都是可以正确执行的!
    卸载驱动模块
    卸载指令:
    $ sudo rmmod mygpio
    此时,/proc/devices 下主设备号 244 的 mygpio 已经不存在了。

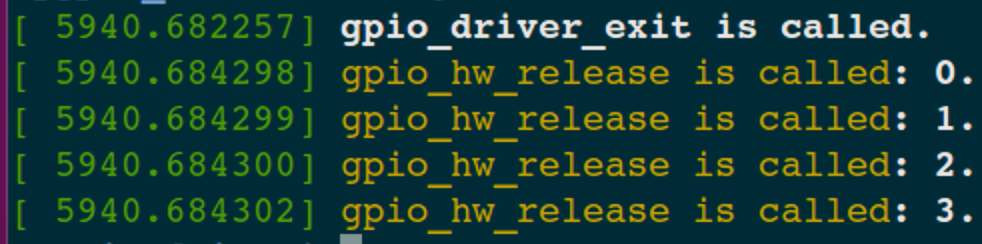

    再来看一下 dmesg的打印信息:

    可以看到:驱动程序中的 gpio_driver_exit( ) 被调用执行了。
    并且,/dev 目录下的 4 个设备节点,也被函数 device_destroy() 自动删除了!
