    SkyEye介绍
    SkyEye是一个开源软件(OpenSource Software)项目,中文名字是"天目"。SkyEye的目标是在通用的Linux和Windows平台上实现一个纯软件集成开发环境,模拟常见的嵌入式计算机系统(这里假定"仿真"和"模拟"的意思基本相同);可在SkyEye上运行μCLinux以及μC/OS-II等多种嵌入式操作系统和各种系统软件(如TCP/IP,图形子系统,文件子系统等),并可对它们进行源码级的分析和测试。
    关于开源版本的更多介绍:点击我跳转
    目前开源版本停留在1．3．5版本,后期版本由浙江迪捷软件科技有限公司开发和维护,点击我查看SkyEye的最新介绍。
    访问这个地址,下载相关的安装包和工具包。
    build教程 环境说明
    本文介绍在操作系统 Ubuntu 16．04 中编译安装硬件仿真软件 SkyEye 1．3．5 的方法。
    镜像版本:ubuntu-16．04．6-desktop-i386．iso为了保证顺利安装,可以选择与本文相同的Ubuntu来操作。同时你需要下载本仓库,release/skyeye-1．3．5中包含了我们需要的安装包和一些软件包。
    安装依赖
    由于SkyEye1．3．5引用了llvm3．0底层虚拟机、x11底层界面库等一些软件。如果是新安装的Ubuntu系统,这些软件可能就没有,因此在安装SkyEye之前需要把它们一起安装到机器上。
    首先执行:
    sudo apt-get update
    然后执行以下命令:
    sudo apt-get install git-core make automake autoconf libtool g++ python-dev libxft-dev libx11-dev libxpm-dev libncurses5-dev texi2html xterm texinfo x11proto-xext-dev libxext-dev python-numpy python-faulthandler python-wxtools libjson0-dev putty
    主要涉及的库有:
    名称说明git-core-make-automake-autoconf-libtool动态库加载工具g++-python-dev-libxft-dev-libx11-dev界面底层库依赖包libxpm-dev-libncurses5-dev-texi2html-xterm终端模拟器texinfo文档系统x11proto-xext-dev界面底层库libxext-dev-python-numpy-python-faulthandler-python-wxtools-libjson0-dev-putty终端工具
    接着,我们还需要更新或安装一些依赖库,这些库ubuntu自带,但是保险起见,我们需要手动再安装一遍。
    sudo apt-get install libgtk2．0-dev pkg-config libatk1．0-dev
    sudo apt-get install libpango1．0-dev libfreetype6-dev libglib2．0-dev libx11-dev binutils-dev
    sudo apt-get install libncurses5-dev libxpm-dev libltdl-dev
    sudo apt-get install binutils-de
    编译SkyEye
    这里我在根目录新建一个文件夹
    mkdir work
    进入这个文件夹,从release/skyeye-1．3．5中拷贝安装包和软件包到这里,并对其解压。
    cd work
    unzip libiconv-1．12．zip
    tar -zxvf llvm-3．0．tar．gz
    tar -jxvf Python-2．7．tar．bz2
    tar -jxvf skyeye-1．3．5_rc1．tar．bz2
    简单介绍一下这些软件包的作用:
    名称说明libiconv-1．14字符编码转换库llvm-3．0汇编虚拟机Python-2．7程序设计语言kyeye-1．3．5嵌入式系统仿真器
    依次进入libiconv-1．12、Python-2．7文件夹,先安装libiconv:
    ．/configure
    make
    sudo make install
    期间make install若出现问题,make clean后重新make(不要使用sudo make),然后sudo make install。
    再安装python-2．7:
    ．/configure --enable-shared  --enable-unicode=ucs4
    sudo make
    sudo make install
    以上步骤确认没有问题后进行SkyEye的编译安装,进入SkyEye源码目录,输入以下命令:
    ．/configure
    sudo make lib

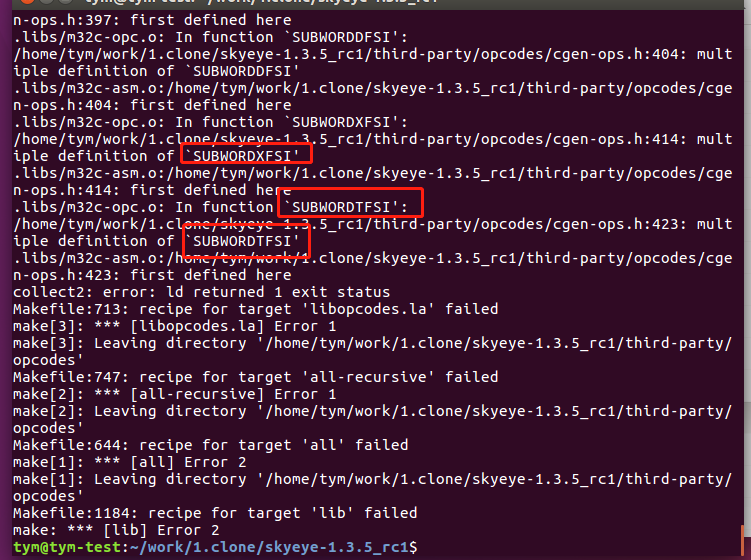

    若出现如下问题:
    /home/tym/work/1．clone/skyeye-1．3．5_rc1/third-party/opcodes/cgen-ops．h:423:
    multiple definition of `SUBWORDTFSI'

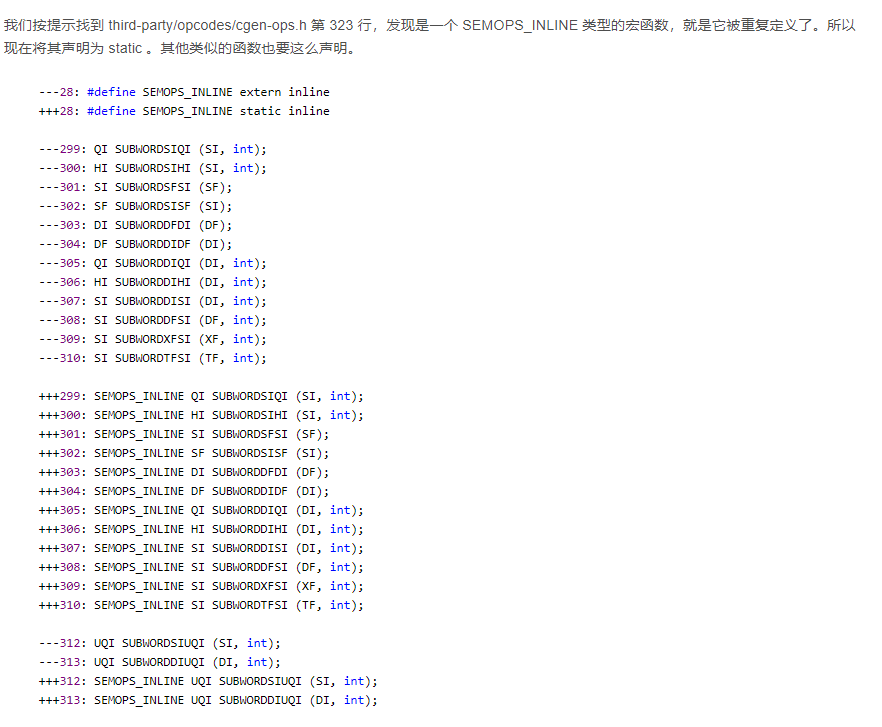

    请按照下图指示操作:

    接下来输入以下命令,完成编译和安装:
    sudo make
    sudo make install_lib
    sudo make install
    skyeye的安装路径在opt/skyeye,我们将它加入环境变量,就可以快捷操作:
    先打开当前用户的全局设置:
    vim ～/．bashrc
    输入代码:
    #skyeye 1．3．5
    export PATH=/opt/skyeye/bin:$PATH
    之后保存退出,输入命令更新设置:
    source ．bashrc
    输入命令,看看能否启动skyeye:
    skyeye

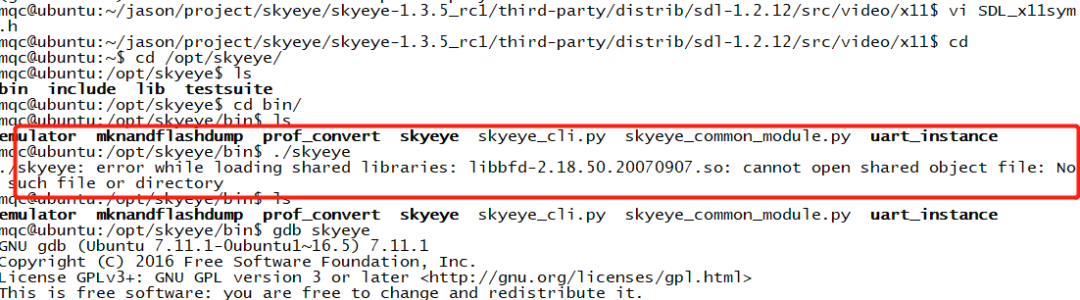

    如果这个时候报错:

    说明这个库不存在,我们需要拷贝一个系统的库到这里,并重新命名:
    sudo cp //usr/lib/i386-linux-gnu/libbfd-2．26-system．so /usr/lib/libbfd-2．18．50．20070907．so
    如果编译还出现类似错误,操作相同,直接找到系统下有的库,复制过来重命名即可。
    现在我们进入skyeye根目录,利用提供的测试demo,验证skyeye是否正常工作:
    cd //opt/skyeye/testsuite/arm_hello
    skyeye -e arm_hello

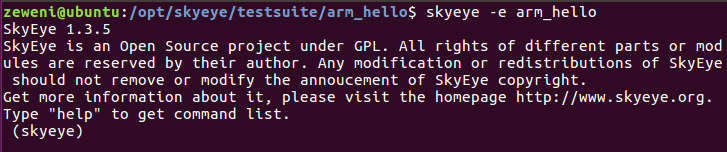

    出现上图所示,代表启动正常,现在我们输入两条命令,启动这个demo:
    start
    run

    至此,我们的skyeye安装成功!
