    0. 如何学习arm?
    ARM的知识点很多很杂,很多同学都遇到过类似的问题,单个的汇编指令一看就懂,但是结合uboot代码后,却一段都看不下去,网上搜资料,一大堆,屡不清楚条理,什么原因呢?
    主要是各个知识点之间关系千丝万缕,融汇成一个整体,要想看懂类似于uboot这样的汇编代码,除了了解汇编指令,还要要了解整个SOC的架构,了解各个控制器的使用原理以及各个寄存器的使用方法,代码编译原理等等。如果不按照一定顺序学习,肯定会走很多的弯路。
    一口君为了方便众多初学者方便入门,过滤掉一些枯燥的理论知识,一切以实用为主出发,下面会从环境安装开始,一步步教大家如何学习arm,最终能够学会分析uboot代码。
    首先我们从安装环境开始吧。
    一、KEIL、MDK、uVision、ARM之间的关系
    1、KEIL
    . 1) 既是公司名称 , 同时也是KEIL公司所有的开发工具。
    . 2) 2005年被ARM收购。
    2、uVision
    . 1) KEIL公司开发的集成开发环境(IDE)。
    . 2) 共有4个版本:uVision2、uVision3、uVision4、uVision5。

    3、MDK
    . 1) 英文全称:Microcontroller Development Kit。
    . 2) MDK-ARM = KEIL MDK = RealView MDK = KEIL For ARM,统一用 MDK-ARM 称呼。

    MDK-ARM 为基于Cortex-M、Cortex-R4、ARM7、ARM9处理器设备提供了一个完整的开发环境。MDK-ARM专为微控制器应用而设计,不仅易学易用,而且功能强大,能够满足大多数苛刻的嵌入式应用。
    MDK-ARM有四个可用版本,分别是MDK-Lite、MDK-Basic、MDK-Standard、MDK-Professional。所有版本均提供一个完善的C / C++开发环境,其中MDK-Professional还包含大量的中间库。
    二. 安装
    我们采用的安装包是Keil MDK-ARM 4.14版本,包括ARM的编译器和uVision 4集成开发环境。
    该环境具有良好的模拟ARM指令环境,非常适合大家学习ARM指令。
    软件下载,后台回复【mdk】

    mdk

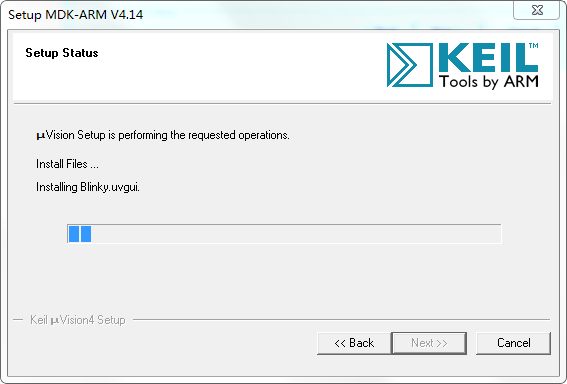

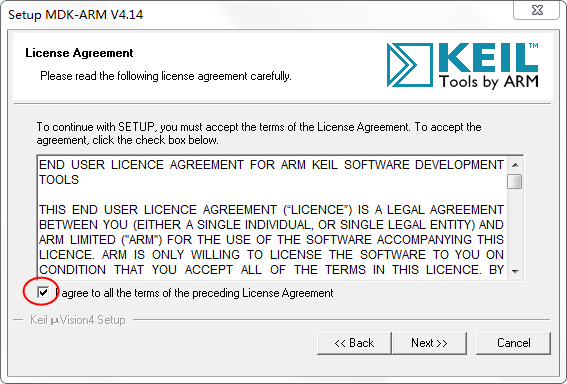

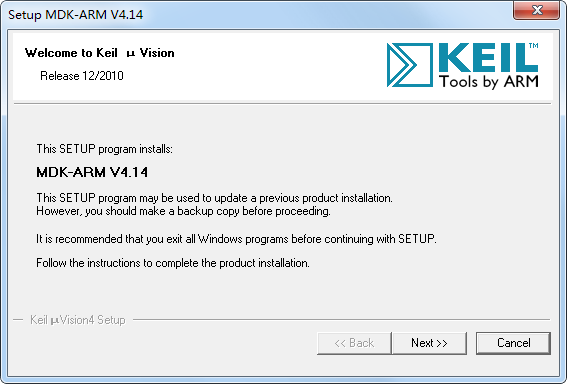

    右边点击mdk414.exe -->以管理员身份运行

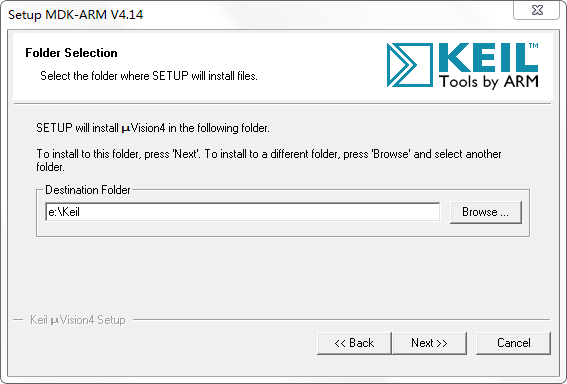

    选择安装目录,尽量不要有中文目录:

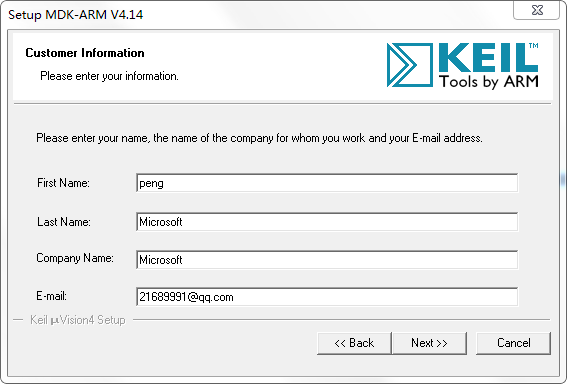

    输入任意的name、e-mail:

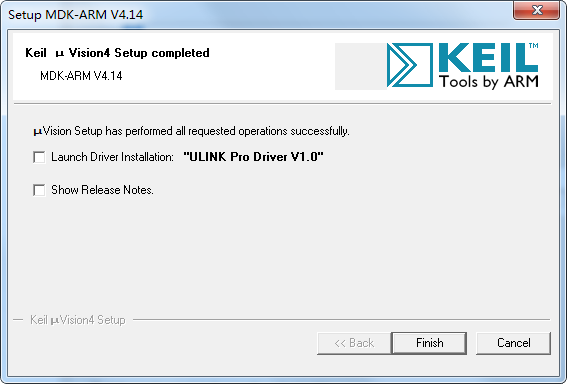

    点击Finish即可:
    最终在桌面上会有以下图标:

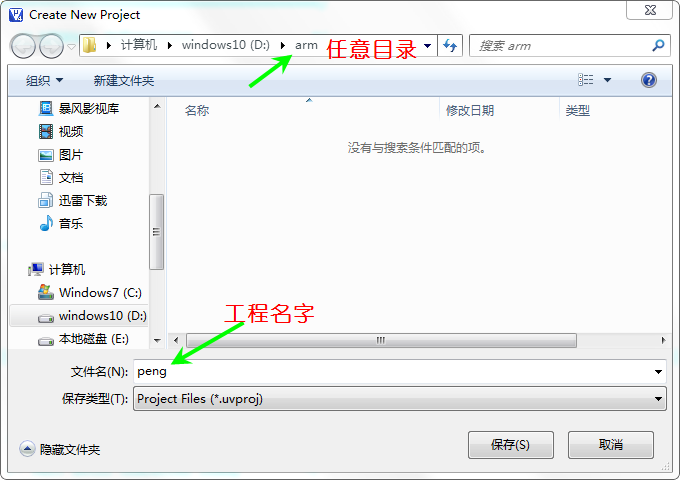

    三、创建第一个工程

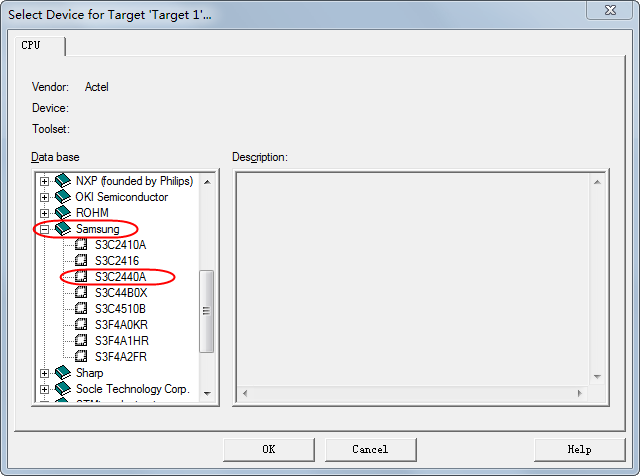

    选择CPU->Samsung->S3C2440A因为ARM指令集大部分的指令并没有太多差别,所以我们选择S3C2440A。
    datasheet下载,后台回复【exynos】


    在这里插入图片描述

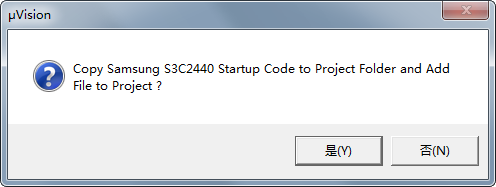

    点击是,进入以下界面:

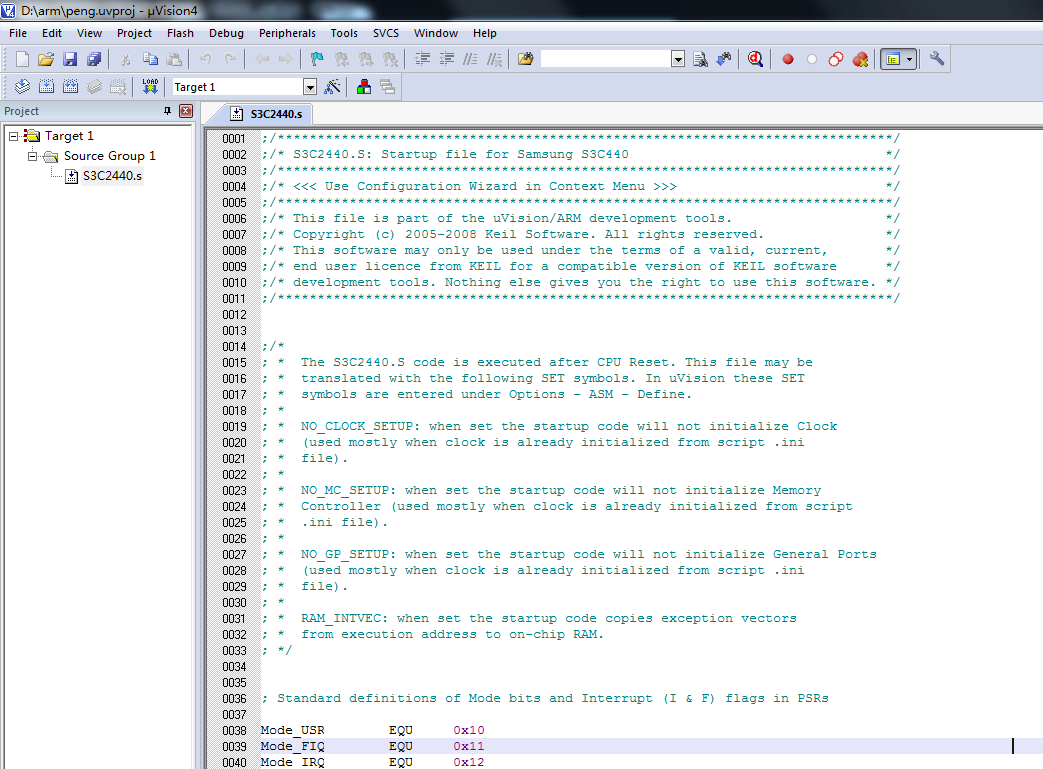

    代码区域的代码是KEIL提供的基于处理器S3C2440A的一些测试代码,我们暂时先不关心这些代码,直接删除该文件的所有代码,拷贝如下代码【注意缩进】:
    AREA Example,CODE,READONLY    ;声明代码段Example
    ENTRY ;程序入口
    Start              ; 程序中的标号,本质上是内存单元(的地址)的别名
    MOV R0,#0     ;设置实参,将传递给子程序的实参存放在r0和r1内
    MOV R1,#10
    BL ADD_SUM    ;调用子程序ADD_SUM
    B OVER        ;跳转到OVER标号处 进入结尾
    ADD_SUM
    ADD R0,R0,R1  ;实现两数相加
    MOV PC,LR     ;子程序返回 R0内为返回的结果
    OVER
    END
    编译

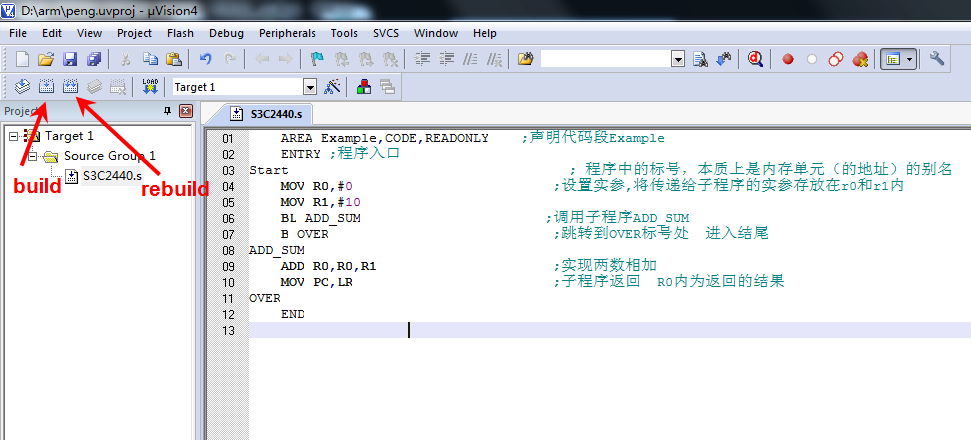

    点击下图的两个按钮都可以实现代码编译:

    build

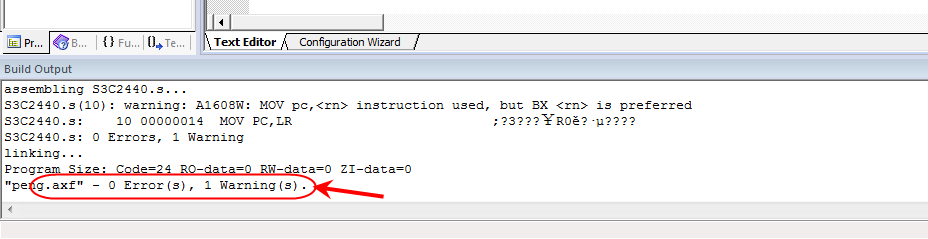

    编译成功后,软件下方会有 **0 Error(s)**字样。

    四、debug代码

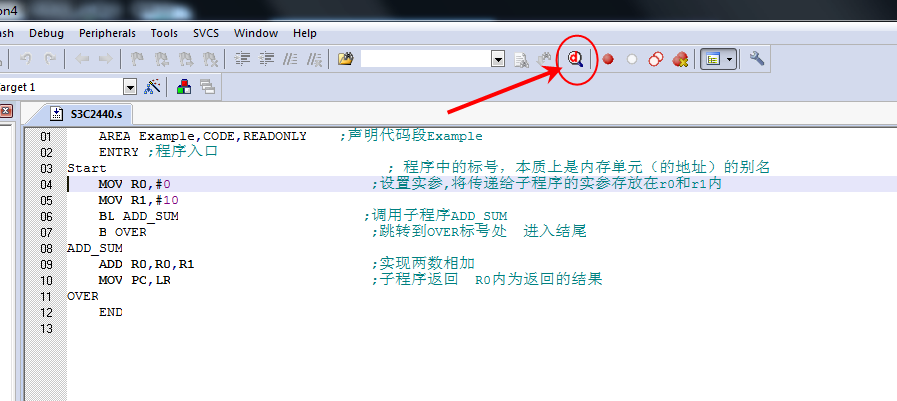

    为方便讲解代码,我们后面调试全部进入debug界面,可以点击下面图标或者用快捷键ctrl+F5:

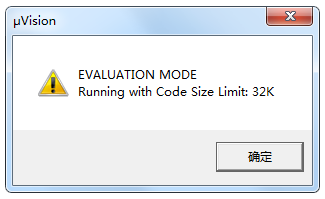

    点击确定即可

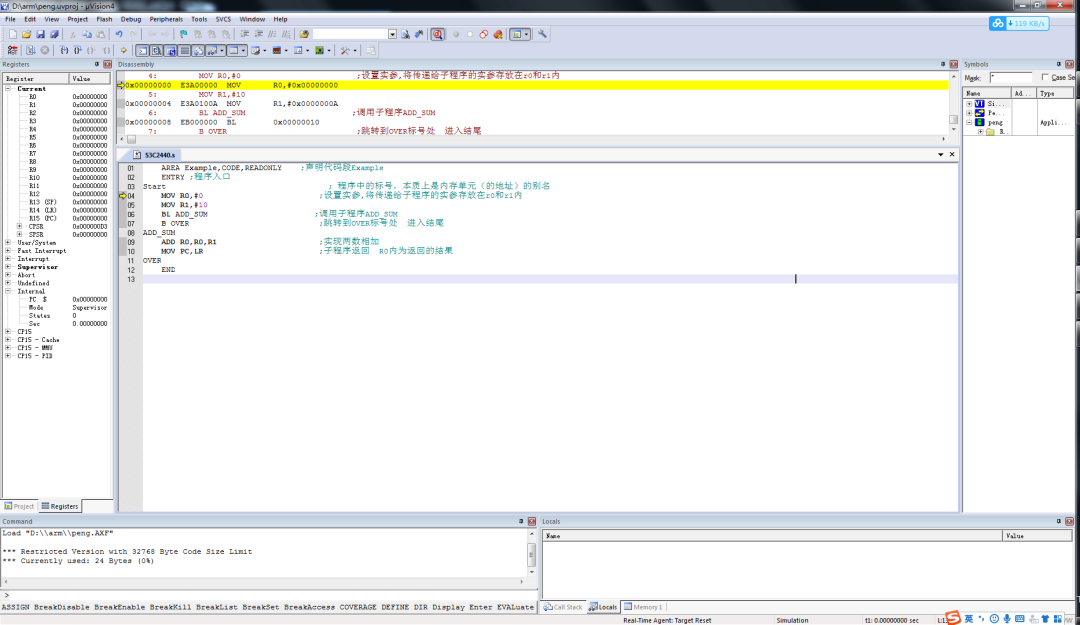

    进入以下界面:

    debug界面

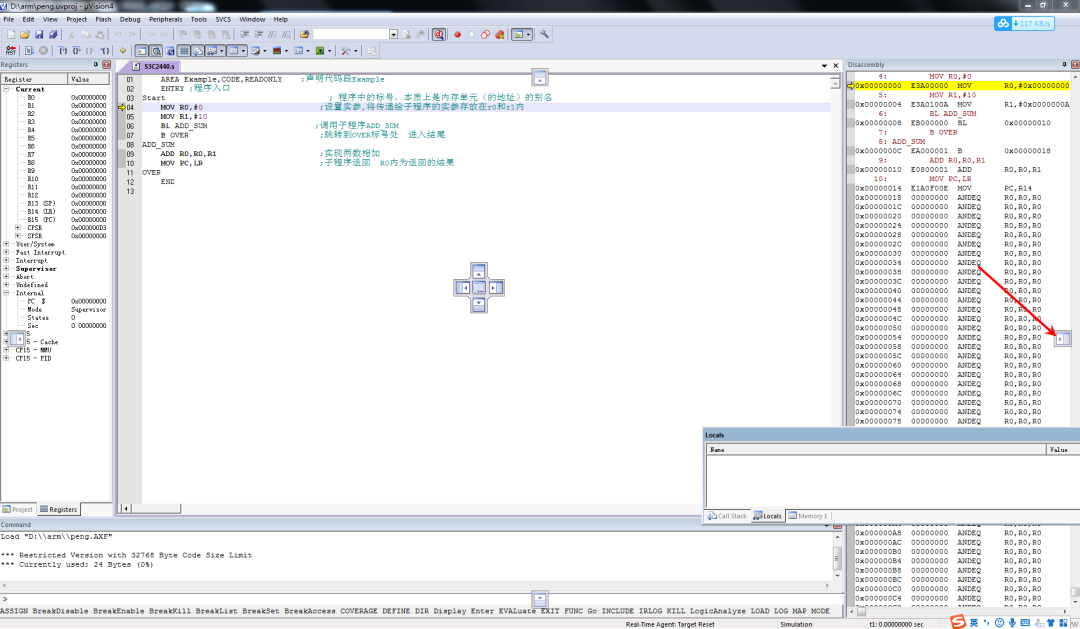

    调整界面布局,点击每个标签页面的标题栏拖拽,鼠标放到对应的边框三角形位置即可吸附上去:

    在这里插入图片描述
    调整界面如下:

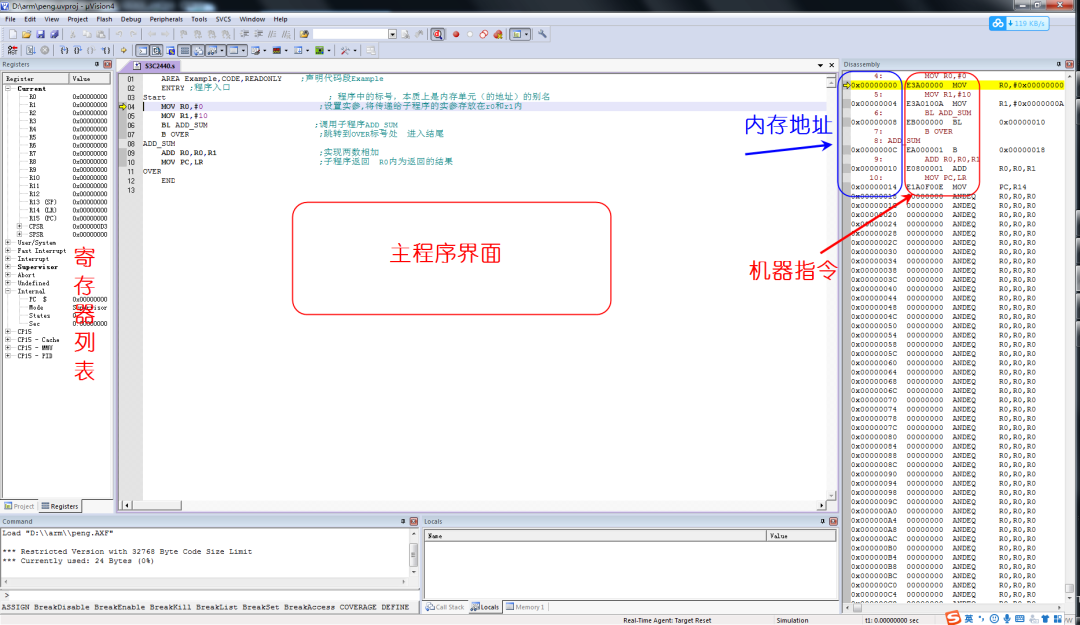

    界面介绍程序左侧的黄色箭头,表示程序指令执行的位置;左边的R0-R15等等,是ARM在不同模式下的寄存器列表;右边是汇编指令对应的内存地址和机器码单步执行F10,进入某个函数执行F11
    这个代码的含义,我们就暂时先不补详细说明,留待后面详细讲解。相信有汇编基础的同学对这个代码应该比较熟悉。
    环境安装完毕,下面我们就可以开始ARM的理论学习了。
