光耦选型指南及型号推荐

    在电路中光耦的电路非常常见，光耦在电路中的作用是进行阻隔并对光电进行转换，光耦的品种之中，包含线性光耦与非线性光耦。
    它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管，光敏电阻)封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接收光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”控制，这是光耦的工作原理。

    如何选择光耦型号呢？
    1、封装类型
    光耦根据封装来分类有同轴型，双列直插型，TO封装型，扁平封装型，贴片封装型，以及光纤传输型等，可根据产品中的电路看是哪一种封装，这会决定着是否可用此光耦。
    2、线性或非线性
    非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量；线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。
    例如，开关电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。
    3、电流传输比CTR
    IF不同不同对应的CTR也不同，并且数据差异还很大，一般情况下在IF=5ma时，CTR值都应该与原有光耦所用区域CTR值的大体一致，要不然产品动态性很差，替代时需要注意选取合适的IF电流，使输入控制电流的变动都能及时反馈到输出端，保证产品反馈环的稳定。

    一般的，光耦的电流传输比CTR的允许范围是50%一200%。若CTR50%，那么光藕中的LED就需要较大的工作电流来驱动，甚至会增加电路功耗，再者单片机I/O口也不能提供过大电流，若CTR值过大，在启动电路或者当负载发生突变时，有可能系统不稳定，影响正常输出。另外需要注意的是对于相同型号的光耦也会有不同的等级，其中对应的CTR也会有所差异。
    4、其他
    例如工作温度，光耦有一个工作范围的温度，要注意输入控制电流IF是否会受温度影。
    工采网平台代理了一系列美阔光耦产品；其中产品型号有：MPC30XX-4L系列、MPC101X系列、MPC354、MPC356、MPH-314、MPH-341、MPC816、MPC817以及MPCM501、6N137等等。

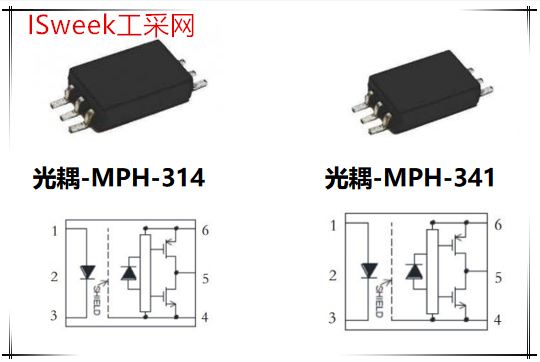

    其中光耦MPH-314、MPH-341非常适用于非常适合驱动电源逆变器和用于电机控制的逆变器和MOSFET；它包含一个LED光学耦合到一个具有功率输出级的集成电路。光耦合器在-40°C~+110°C的温度范围内保证其工作参数。

    光耦MPC816、MPC817系列结合了一个砷化铝镓红外发射二极管作为发射极，该二极管光学耦合到塑料DIP4封装中的硅平面光电晶体管探测器，具有不同的铅形成选项；具有坚固的共面双模子结构，具有最稳定的隔离特性。

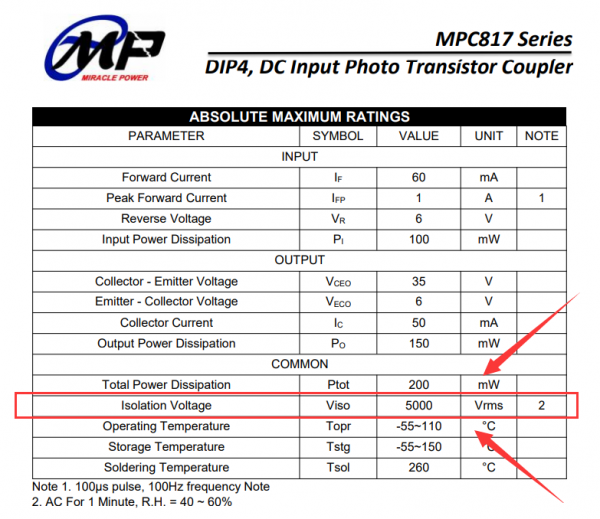

    隔离电压有5000V的高压抗性的有：MPC30XX-4L、MPC101X、MPH-314、MPH-341、MPC816、6N137、MPC817等光耦，所有光耦系列温度范围都能在- 55°C至110°C下正常工作；

    美阔光耦系列产品可广泛应用于：开关模式电源、可编程调节器、家用电器、办公设备、隔离的IGBT/电源MOSFET门驱动器、工业逆变器、交流/无刷直流电机驱动、感应加热，不同型号光耦应用不同。
