第三个UVM代码——把testcase与driver分开

    《我的第二个UVM代码——连接interface》中直接在testcase里驱动interface,当代码越来越多,需要考虑把环境拆分成多个小的环境,便于修改和维护。

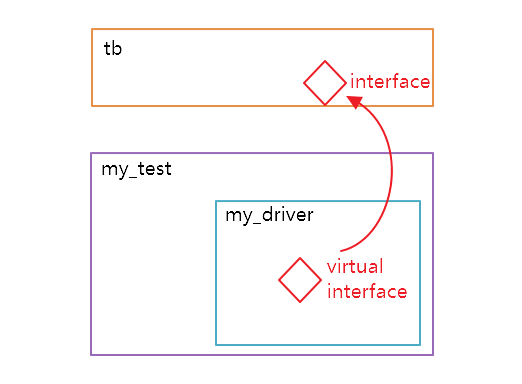

    如下图,定义一个driver,并例化在testcase里。把interface连接到driver里的virtual interface,在driver里toggle interface,实现协议功能。

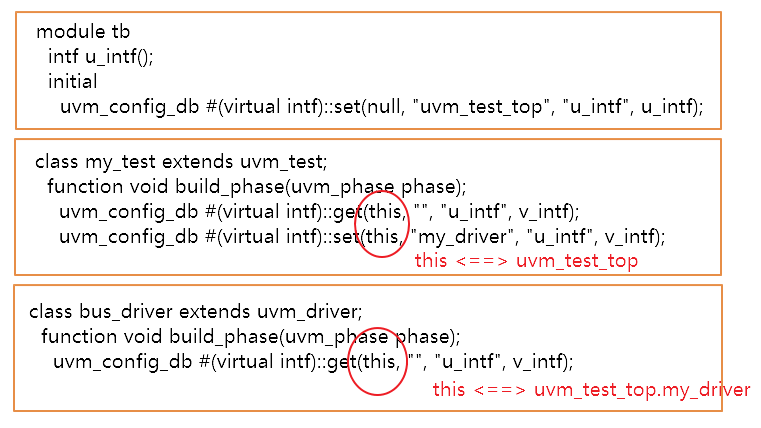

    第一步,在build_phase里连接virtual interface。分两次,tb到testcase,再从testcase里取出interface转存到driver。如下图。注意,get和set的路径是由几个参数共同组成的。例如,null、uvm_test_top、u_intf组成了uvm_test_top．u_intf。又如,this(uvm_test_top)、my_driver、u_intf组成了uvm_test_top．my_driver．u_intf。

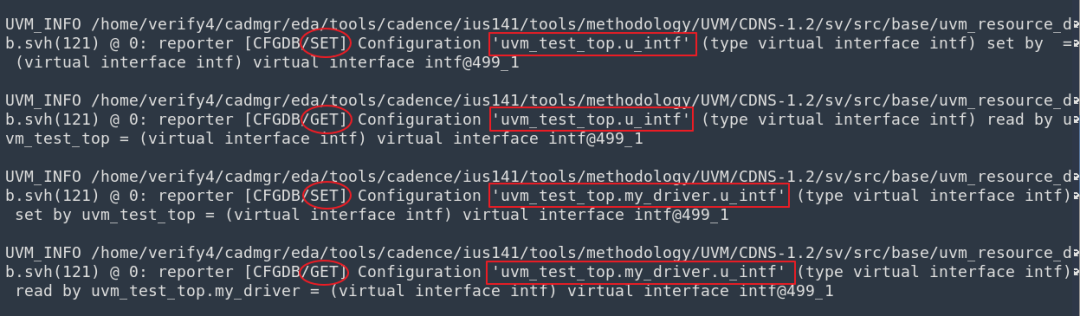

    在编译时可以加入+UVM_CONFIG_DB_TRACE来打印config_db的set和get的详细信息。

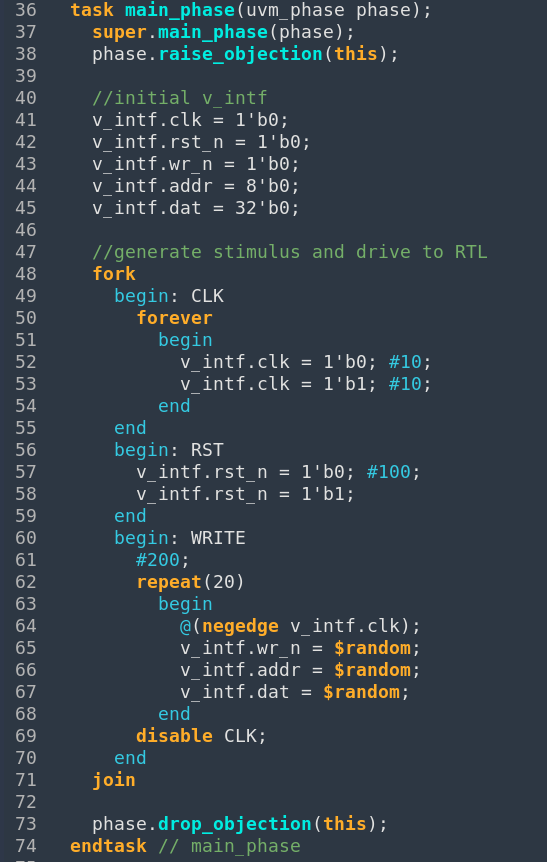

    第二步,在driver的main_phase里驱动virtual interface。这一步与
    《我的第二个UVM代码——连接interface》没什么区别,只是把代码从testcase里移到driver里而已。

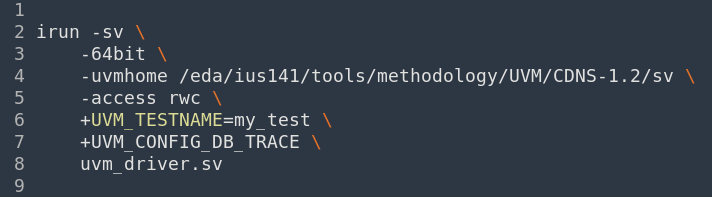

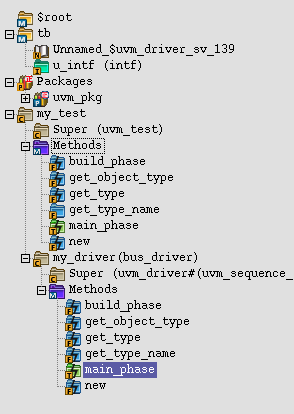

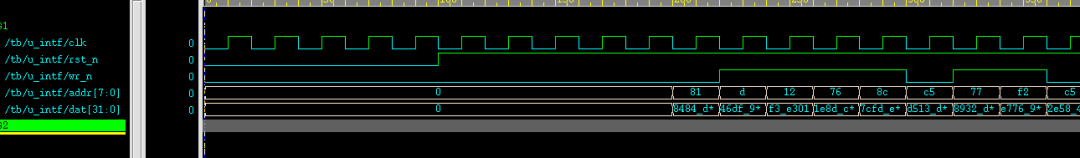

    第三步,编译仿真。仿真命令(以irun为例)、波形、环境层次关系(verdi)如下。



    总结:在本示例中没有env、agent、sequencer、sequence等组件,属于一个简化的验证环境,主要是由于分步演示的需要。侧面也说明UVM是一个灵活的验证架构,可以根据自己的需要进行裁剪。
