使用CV2和Keras OCR从图像中删除文本

磐创AI


    介绍
    本文将讨论如何快速地从图像中删除文本,作为图像分类器的预处理步骤。
    删除文本可能有多种或多种原因,例如,我们可以使用无文本图像进行数据增强。
    在本教程中,我们将使用OCR(光学字符识别)检测图像中的文本,并在修复过程中填充照片中丢失的部分以生成完整的图像——以删除我们检测到的文本。
    处理

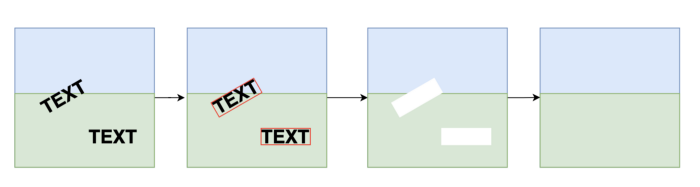

    为了从图像中删除文本,我们将执行以下三个步骤:
    1. 识别图像中的文本,并使用KerasOCR获取每个文本的边界框坐标。
    2. 对于每个边界框,应用一个遮罩来告诉算法我们应该修复图像的哪个部分。
    3. 最后,应用一种修复算法对图像的遮罩区域进行修复,从而得到一个无文本图像。

    实现
    Keras ocr简介
    KerasOCR提供现成的ocr模型和端到端训练管道,以构建新的ocr模型
    在这种情况下,我们将使用预训练的模型,它对我们的任务非常有效。
    KerasOCR将自动下载探测器和识别器的预训练权重。
    当通过Keras orc传递图像时,它将返回一个(word,box)元组,其中框包含四个角的坐标(x,y)。
    下面是一个快速示例:
    import matplotlib.pyplot as plt
    import keras_ocr
    pipeline = keras_ocr.pipeline.Pipeline()
    #read image from the an image path (a jpg/png file or an image url)
    img = keras_ocr.tools.read(image_path)
    # Prediction_groups is a list of (word, box) tuples
    prediction_groups = pipeline.recognize([img])

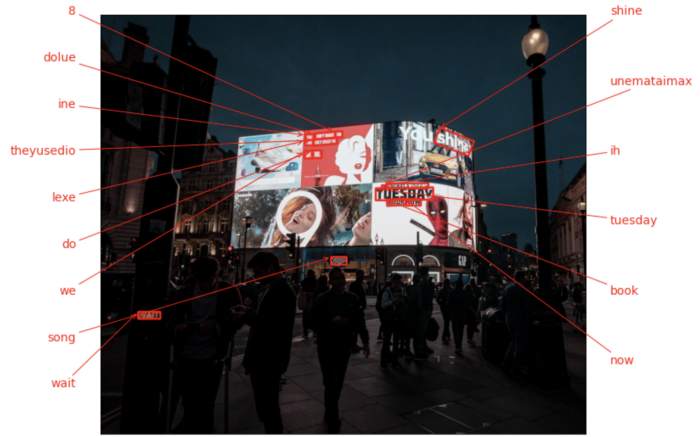

    #print image with annotation and boxes
    keras_ocr.tools.drawAnnotations(image=img, predictions=prediction_groups[0])

    如果我们看一下prediction_groups,我们会看到每个元素对应一组坐标。
    例如,prediction_groups[0][10]如下:
    ('tuesday',
    array([[ 986.2778 ,  625.07764],
                   [1192.3856 ,  622.7086 ],
                   [1192.8888 ,  666.4836 ],
                   [ 986.78094,  668.8526 ]], dtype=float32))

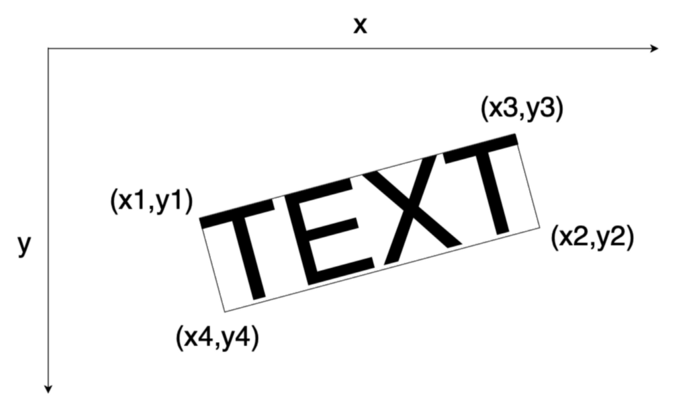

    数组的第一个元素对应左上角的坐标,第二个元素对应右下角,第三个元素是右上角,而第四个元素是左下角。

    cv2修复函数
    使用OpenCV应用修复算法时,需要提供两幅图像:
    1. 输入图像,包含我们要删除的文本。
    2. 遮罩图像,它显示图像中要删除的文本在哪里。第二个图像的尺寸应与输入的尺寸相同。
    Cv2具有两种修复算法,并允许应用矩形、圆形或线遮罩
    在这种情况下,我决定使用线遮罩,因为它们更灵活地覆盖不同方向的文本(矩形遮罩只适用于平行或垂直于x轴的单词,圆形遮罩将覆盖比较大的区域)。
    为了应用遮罩,我们需要提供线的起点和终点坐标以及线的厚度:
    起点将是框的左上角和左下角之间的中点,终点将是右上角和右下角之间的中点。
    对于厚度,我们将计算左上角和左下角之间的线长度。
    import math
    import numpy as np
    def midpoint(x1, y1, x2, y2):
       x_mid = int((x1 + x2)/2)
       y_mid = int((y1 + y2)/2)
       return (x_mid, y_mid)
    #example of a line mask for the word "Tuesday"
    box = prediction_groups[0][10]
    x0, y0 = box[1][0]
    x1, y1 = box[1][1]
    x2, y2 = box[1][2]
    x3, y3 = box[1][3]
    x_mid0, y_mid0 = midpoint(x1, y1, x2, y2)
    x_mid1, y_mi1 = midpoint(x0, y0, x3, y3)
    thickness = int(math.sqrt( (x2 - x1)**2 + (y2 - y1)**2 ))
    现在我们可以创建我们的遮罩:
    mask = np.zeros(img.shape[:2], dtype="uint8")
    cv2.line(mask, (x_mid0, y_mid0), (x_mid1, y_mi1), 255, thickness)

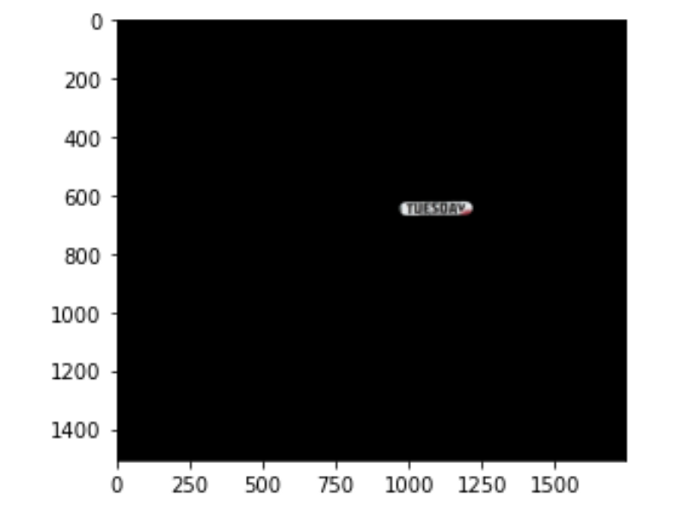

    我们还可以检查遮罩区域,确保其正常工作。
    masked = cv2.bitwise_and(img, img, mask=mask)
    plt.imshow(masked)

    最后,我们可以修复图像。
    在这种情况下,我们将使用cv2.INPAINT_NS,指得是“Navier-Stokes, Fluid Dynamics, and Image and Video Inpainting”一文中描述的修复算法。
    img_inpainted = cv2.inpaint(img, mask, 7, cv2.INPAINT_NS)
    plt.imshow(img_inpainted)

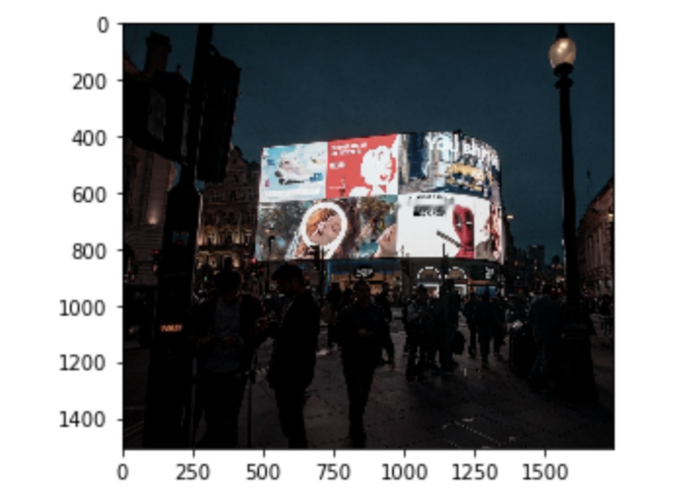

    正如你所看到的,“Tuesday”已从图片中删除。
    汇总
    现在,让我们把它总结起来,创建一个函数来去除任何图像中的文本。我们只需要生成框列表,并迭代每个文本框。
    import matplotlib.pyplot as plt
    import keras_ocr
    import cv2
    import math
    import numpy as np
    def midpoint(x1, y1, x2, y2):
       x_mid = int((x1 + x2)/2)
       y_mid = int((y1 + y2)/2)
       return (x_mid, y_mid)
    pipeline = keras_ocr.pipeline.Pipeline()
    def inpaint_text(img_path, pipeline):
       # read image
       img = keras_ocr.tools.read(img_path)
       # generate (word, box) tuples
       prediction_groups = pipeline.recognize([img])
       mask = np.zeros(img.shape[:2], dtype="uint8")
       for box in prediction_groups[0]:
           x0, y0 = box[1][0]
           x1, y1 = box[1][1]
           x2, y2 = box[1][2]
           x3, y3 = box[1][3]
           x_mid0, y_mid0 = midpoint(x1, y1, x2, y2)
           x_mid1, y_mi1 = midpoint(x0, y0, x3, y3)
           thickness = int(math.sqrt( (x2 - x1)**2 + (y2 - y1)**2 ))
           cv2.line(mask, (x_mid0, y_mid0), (x_mid1, y_mi1), 255, thickness)
           img = cv2.inpaint(img, mask, 7, cv2.INPAINT_NS)
       return(img)
    以下是最终结果(之前和之后):

    另外两个例子:


    请注意,如果要保存图像,需要将其转换为RGB格式,否则颜色会反转!
    img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
    cv2.imwrite(‘text_free_image.jpg’,img_rgb)
    如果你只对删除某些单词感兴趣,则可以包括一个if条件,如下所示:
    给出了一个要删除的单词列表
    remove_list = [‘tuesday’, ‘monday’]
    我们可以在for循环中包含if条件
    def inpaint_text(img_path, remove_list, pipeline):

       # read image
       img = keras_ocr.tools.read(img_path)

       # generate (word, box) tuples
       prediction_groups = pipeline.recognize([img])
       mask = np.zeros(img.shape[:2], dtype="uint8")

       for box in prediction_groups[0]:

          if box[0] in remove_list:
              x0, y0 = box[1][0]
              x1, y1 = box[1][1]
              x2, y2 = box[1][2]
              x3, y3 = box[1][3]

              x_mid0, y_mid0 = midpoint(x1, y1, x2, y2)

              x_mid1, y_mi1 = midpoint(x0, y0, x3, y3)

              thickness = int(math.sqrt( (x2 - x1)**2 + (y2 - y1)**2 ))

              cv2.line(mask, (x_mid0, y_mid0), (x_mid1, y_mi1), 255,
               thickness)

              img = cv2.inpaint(img, mask, 7, cv2.INPAINT_NS)

       return(img)
    当然,这只是一个快速的例子,说明了如何对特定的单词列表进行修复。
    结尾
    在这篇文章中,我们讨论了如何实现一种算法来自动删除图像中的文本,该算法使用一个预训练好的OCR模型(使用Keras)和一个使用cv2的修复算法。该算法似乎可以很好地从图像中快速删除文本,而无需为此特定任务训练模型。
    当文本框靠近其他对象时,它通常表现不好,因为它可能会扭曲周围环境。
