    今天,我们将看到现代CNN架构中使用的不同模块,如ResNet、MobileNet、EfficientNet,以及它们在PyTorch中的实现。
    让我们创建一个通用的conv-norm-act层
    from functools import partial
    from torch import nn
    class ConvNormAct(nn.Sequential):
       def __init__(
           self,
           in_features: int,
           out_features: int,
           kernel_size: int,
           norm: nn.Module = nn.BatchNorm2d,
           act: nn.Module = nn.ReLU,
           **kwargs
       ):
           super().__init__(
               nn.Conv2d(
                   in_features,
                   out_features,
                   kernel_size=kernel_size,
                   padding=kernel_size // 2,
               ),
               norm(out_features),
               act(),
           )
    Conv1X1BnReLU = partial(ConvNormAct, kernel_size=1)
    Conv3X3BnReLU = partial(ConvNormAct, kernel_size=3)
    import torch
    x = torch.randn((1, 32, 56, 56))
    Conv1X1BnReLU(32, 64)(x).shape
    torch.Size([1, 64, 56, 56])
    残差连接残差连接用于ResNet中,想法是将输入添加到输出中,输出=层+输入。下图可能会帮助你将其可视化。但是,我的意思是它只是一个+运算符。残差操作提高了梯度传播的能力,允许有效地训练具有100层以上的网络。

    在PyTorch中,我们可以轻松创建一个ResidualAdd层
    from torch import nn
    from torch import Tensor
    class ResidualAdd(nn.Module):
       def __init__(self, block: nn.Module):
           super().__init__()
           self.block = block

       def forward(self, x: Tensor) -> Tensor:
           res = x
           x = self.block(x)
           x += res
           return x

    ResidualAdd(
       nn.Conv2d(32, 32, kernel_size=1)
    )(x).shape



    shortcut
    有时你的残差没有相同的输出维度,所以我们不能添加它们。我们可以使用shortcut中的卷积投射输入,以匹配输出特征:
    from typing import Optional
    class ResidualAdd(nn.Module):
       def __init__(self, block: nn.Module, shortcut: Optional[nn.Module] = None):
           super().__init__()
           self.block = block
           self.shortcut = shortcut

       def forward(self, x: Tensor) -> Tensor:
           res = x
           x = self.block(x)
           if self.shortcut:
               res = self.shortcut(res)
           x += res
           return x
    ResidualAdd(
       nn.Conv2d(32, 64, kernel_size=1),
       shortcut=nn.Conv2d(32, 64, kernel_size=1)
    )(x).shape
    BottleNeck Blocks
    在图像识别的深度残差学习中引入了Bottlenecks。Bottlenecks块接受大小为BxCxHxW的输入,它首先使用1x1 卷积将其变为BxC/rxHxW,然后应用3x3 卷积,最后将输出重新映射到与输入相同的特征维度BxCxHxW,然后再次使用1x1卷积。这比使用三个3x3卷积更快。

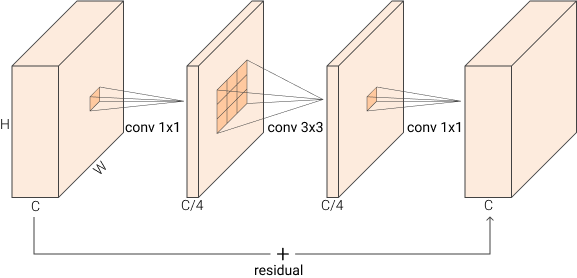

    因为首先减少了输入,所以我们称之为“Bottlenecks”。下图显示了该块,我们在原始实现中使用了r=4

    前两个卷积之后是batchnorm和一个非线性激活层,而最后一个非线性层在加法后应用。
    在PyTorch中为:
    from torch import nn
    class BottleNeck(nn.Sequential):
       def __init__(self, in_features: int, out_features: int, reduction: int = 4):
           reduced_features = out_features // reduction
           super().__init__(
               nn.Sequential(
                   ResidualAdd(
                       nn.Sequential(
                           # wide -> narrow
                           Conv1X1BnReLU(in_features, reduced_features),
                           # narrow -> narrow
                           Conv3X3BnReLU(reduced_features, reduced_features),
                           # narrow -> wide
                           Conv1X1BnReLU(reduced_features, out_features, act=nn.Identity),
                       ),
                       shortcut=Conv1X1BnReLU(in_features, out_features)
                       if in_features != out_features
                       else None,
                   ),
                   nn.ReLU(),
               )
           )

    BottleNeck(32, 64)(x).shape
    请注意,仅当输入和输出特征不同时,我们才应用shortcut。
    在实践中,当我们希望减小空间维数时,在卷积中使用stride=2。
    Linear BottleNecks
    MobileNet V2中引入了Linear Bottleneck。Linear BottleNecks是没有激活函数的Bottlenecks块。
    在论文的第3.2节中,他们详细讨论了为什么在输出之前存在非线性会损害性能。简而言之,非线性函数ReLU在<0时设为0会导致破坏信息。因此,在Bottlenecks中删除nn.ReLU你就可以拥有Linear BottleNecks。
    倒残差
    MobileNet V2中再次引入了倒残差。
    倒残差块是反向的Bottlenecks层。它们通过第一次卷积扩展特征,而不是减少特征。

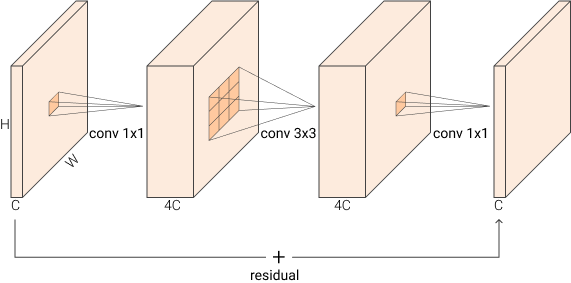

    下图应该可以清楚地说明这一点

    我们从BxCxHxW到->BxCxHxW->BxCxHxW->BxCxHxW,其中e是膨胀率,它被设置为4。而不是像在正常的Bottlenecks区那样变宽->变窄->变宽,而是相反,变窄->变宽->变窄。
    在PyTorch中,实现如下
    class InvertedResidual(nn.Sequential):
       def __init__(self, in_features: int, out_features: int, expansion: int = 4):
           expanded_features = in_features * expansion
           super().__init__(
               nn.Sequential(
                   ResidualAdd(
                       nn.Sequential(
                          # narrow -> wide
                           Conv1X1BnReLU(in_features, expanded_features),
                           # wide -> wide
                           Conv3X3BnReLU(expanded_features, expanded_features),
                           # wide -> narrow
                           Conv1X1BnReLU(expanded_features, out_features, act=nn.Identity),
                       ),
                       shortcut=Conv1X1BnReLU(in_features, out_features)
                       if in_features != out_features
                       else None,
                   ),
                   nn.ReLU(),
               )
           )
            InvertedResidual(32, 64)(x).shape
    在MobileNet中,只有当输入和输出特征匹配时,才会应用残差连接
    class MobileNetLikeBlock(nn.Sequential):
       def __init__(self, in_features: int, out_features: int, expansion: int = 4):
           # use ResidualAdd if features match, otherwise a normal Sequential
           residual = ResidualAdd if in_features == out_features else nn.Sequential
           expanded_features = in_features * expansion
           super().__init__(
               nn.Sequential(
                  residual(
                       nn.Sequential(
                           # narrow -> wide
                           Conv1X1BnReLU(in_features, expanded_features),
                           # wide -> wide
                           Conv3X3BnReLU(expanded_features, expanded_features),
                           # wide -> narrow
                           Conv1X1BnReLU(expanded_features, out_features, act=nn.Identity),
                       ),
                   ),
                   nn.ReLU(),
               )
           )
            MobileNetLikeBlock(32, 64)(x).shape
    MobileNetLikeBlock(32, 32)(x).shape
    MBConv
    MobileNet V2的构建块被称为MBConv。MBConv是具有深度可分离卷积的倒残差的Linear BottleNecks层。
    深度可分离卷积
    深度可分离卷积采用一种技巧,将一个正常的3x3卷积夹在两个卷积中,以减少参数数量。
    第一个对每个输入的通道应用单个3x3滤波器,另一个对所有通道应用1x1滤波器。
    这与正常的3x3卷积相同,但你节省了参数。
    然而它比我们现有硬件上的普通3x3慢得多。
    下图显示了这个想法

    通道中的不同颜色表示每个通道应用的单个过滤器
    PyTorch中:
    class DepthWiseSeparableConv(nn.Sequential):
       def __init__(self, in_features: int, out_features: int):
           super().__init__(
               nn.Conv2d(in_features, in_features, kernel_size=3, groups=in_features),
               nn.Conv2d(in_features, out_features, kernel_size=1)
           )
            DepthWiseSeparableConv(32, 64)(x).shape
    第一次卷积通常称为depth,而第二次卷积称为point。让我们统计参数量
    sum(p.numel() for p in DepthWiseSeparableConv(32, 64).parameters() if p.requires_grad)
    输出:2432
    让我们看一个普通的Conv2d
    sum(p.numel() for p in nn.Conv2d(32, 64, kernel_size=3).parameters() if p.requires_grad)
    输出:18496
    有很大的区别
    实现MBConv
    那么,让我们创建一个完整的MBConv。
    MBConv有几个重要的细节,标准化应用于深度和点卷积,非线性仅应用于深度卷积(Linear Bottlenecks)。
    class MBConv(nn.Sequential):
       def __init__(self, in_features: int, out_features: int, expansion: int = 4):
           residual = ResidualAdd if in_features == out_features else nn.Sequential
           expanded_features = in_features * expansion

           super().__init__(
               nn.Sequential(
                   residual(
                       nn.Sequential(
                          # narrow -> wide
                           Conv1X1BnReLU(in_features,
                                         expanded_features,
                                         act=nn.ReLU6
                                        ),

                           # wide -> wide
                           Conv3X3BnReLU(expanded_features,
                                         expanded_features,
                                         groups=expanded_features,
                                         act=nn.ReLU6
                                        ),

                           # here you can apply SE
                           # wide -> narrow
                           Conv1X1BnReLU(expanded_features, out_features, act=nn.Identity),
                       ),
                   ),
                   nn.ReLU(),
               )
           )
            MBConv(32, 64)(x).shape

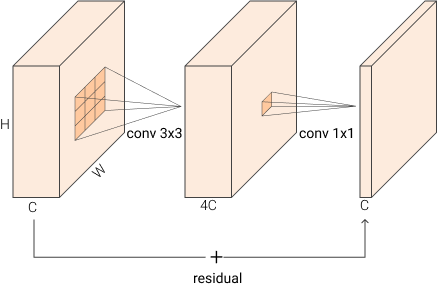

    Fused MBConv
    EfficientNetV2中引入了融合倒残差
    所以基本上,由于深度卷积比较慢,他们将第一个和第二个卷积融合在一个3x3的卷积中(第3.2节)。

           class FusedMBConv(nn.Sequential):
       def __init__(self, in_features: int, out_features: int, expansion: int = 4):
           residual = ResidualAdd if in_features == out_features else nn.Sequential
           expanded_features = in_features * expansion
           super().__init__(
               nn.Sequential(
                   residual(
                       nn.Sequential(
                           Conv3X3BnReLU(in_features,
                                         expanded_features,
                                         act=nn.ReLU6
                                        ),
                           # here you can apply SE
                           # wide -> narrow
                           Conv1X1BnReLU(expanded_features, out_features, act=nn.Identity),
                       ),
                   ),
                   nn.ReLU(),
               )
           )
            MBConv(32, 64)(x).shape
    结论
    现在你应该知道所有这些块之间的区别以及它们背后的原因了!
