中断处理中的【工作队列】 workqueue 是什么鬼?

道哥分享

    目录
    · 工作队列是什么
    · 驱动程序
    · 编译、测试
    别人的经验,我们的阶梯!
    大家好,我是道哥,今天我为大伙儿解说的技术知识点是:【中断处理中的下半部分机制-工作队列】。
    在刚开始介绍中断处理的时候,曾经贴出下面这张图:

    图中描述了中断处理中的下半部分都有哪些机制,以及如何根据实际的业务场景、限制条件来进行选择。
    可以看出:这些不同的实现之间,有些是重复的,或者是相互取代的关系。
    也正因为此,它们之间的使用方式几乎是大同小异,至少是在API接口函数的使用方式上,从使用这的角度来看,都是非常类似的。
    这篇文章,我们就通过实际的代码操作,来演示一下工作队列(workqueue)的使用方式。
    工作队列是什么
    工作队列是Linux操作系统中,进行中断下半部分处理的重要方式!

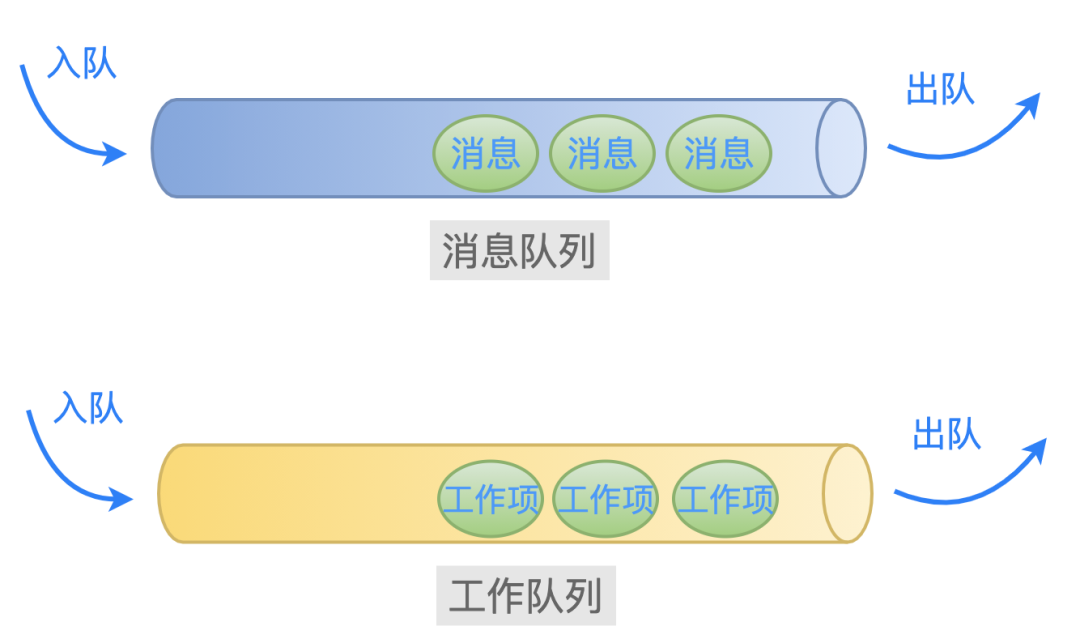

    从名称上可以猜到:一个工作队列就好像业务层常用的消息队列一样,里面存放着很多的工作项等待着被处理。

    工作队列中有两个重要的结构体:工作队列(workqueue_struct) 和 工作项(work_struct):
    struct workqueue_struct {
        struct list_head        pwqs;            WR: all pwqs of this wq
        struct list_head        list;            PR: list of all workqueues
                ...
                char                    name[WQ_NAME_LEN];  I: workqueue name
                ...
                hot fields used during command issue, aligned to cacheline
                unsigned int            flags ____cacheline_aligned;  WQ: WQ_* flags
                struct pool_workqueue __percpu *cpu_pwqs;  I: per-cpu pwqs
                struct pool_workqueue __rcu *numa_pwq_tbl[];  PWR: unbound pwqs indexed by node
           };
    struct work_struct {
                atomic_long_t data;
                struct list_head entry;
                work_func_t func;   // 指向处理函数
    #ifdef CONFIG_LOCKDEP
                struct lockdep_map lockdep_map;
    #endif
    };
    在内核中,工作队列中的所有工作项,是通过链表串在一起的,并且等待着操作系统中的某个线程挨个取出来处理。
    这些线程,可以是由驱动程序通过 kthread_create 创建的线程,也可以是由操作系统预先就创建好的线程。
    这里就涉及到一个取舍的问题了。
    如果我们的处理函数很简单,那么就没有必要创建一个单独的线程来处理了。
    原因有二:
    1.创建一个内核线程是很耗费资源的,如果函数很简单,很快执行结束之后再关闭线程,太划不来了,得不偿失;
    2.如果每一个驱动程序编写者都毫无节制地创建内核线程,那么内核中将会存在大量不必要的线程,当然了本质上还是系统资源消耗和执行效率的问题;
    为了避免这种情况,于是操作系统就为我们预先创建好一些工作队列和内核线程。
    我们只需要把需要处理的工作项,直接添加到这些预先创建好的工作队列中就可以了,它们就会被相应的内核线程取出来处理。
    例如下面这些工作队列,就是内核默认创建的(include/linux/workqueue.h):
    * System-wide workqueues which are always present.
    *
    * system_wq is the one used by schedule[_delayed]_work[_on]().
    * Multi-CPU multi-threaded.  There are users which expect relatively
    * short queue flush time.  Don't queue works which can run for too
    * long.
    *
    * system_highpri_wq is similar to system_wq but for work items which
    * require WQ_HIGHPRI.
    *
    * system_long_wq is similar to system_wq but may host long running
    * works.  Queue flushing might take relatively long.
    *
    * system_unbound_wq is unbound workqueue.  Workers are not bound to
    * any specific CPU, not concurrency managed, and all queued works are
    * executed immediately as long as max_active limit is not reached and
    * resources are available.
    *
    * system_freezable_wq is equivalent to system_wq except that it's
    * freezable.
    *
    * *_power_efficient_wq are inclined towards saving power and converted
    * into WQ_UNBOUND variants if 'wq_power_efficient' is enabled; otherwise,
    * they are same as their non-power-efficient counterparts - e.g.
    * system_power_efficient_wq is identical to system_wq if
    * 'wq_power_efficient' is disabled.  See WQ_POWER_EFFICIENT for more info.
    extern struct workqueue_struct *system_wq;
    extern struct workqueue_struct *system_highpri_wq;
    extern struct workqueue_struct *system_long_wq;
    extern struct workqueue_struct *system_unbound_wq;
    extern struct workqueue_struct *system_freezable_wq;
    extern struct workqueue_struct *system_power_efficient_wq;
    extern struct workqueue_struct *system_freezable_power_efficient_wq;
    以上这些默认工作队列的创建代码是(kernel/workqueue.c):
    int __init workqueue_init_early(void)
    {
        ...
        system_wq = alloc_workqueue("events", 0, 0);
                system_highpri_wq = alloc_workqueue("events_highpri", WQ_HIGHPRI, 0);
                system_long_wq = alloc_workqueue("events_long", 0, 0);
                system_unbound_wq = alloc_workqueue("events_unbound", WQ_UNBOUND,
                                                WQ_UNBOUND_MAX_ACTIVE);
                system_freezable_wq = alloc_workqueue("events_freezable",
                                                  WQ_FREEZABLE, 0);
                system_power_efficient_wq = alloc_workqueue("events_power_efficient",
                                                  WQ_POWER_EFFICIENT, 0);
                system_freezable_power_efficient_wq = alloc_workqueue("events_freezable_power_efficient",
                                                  WQ_FREEZABLE | WQ_POWER_EFFICIENT,
                                                  0);
         ...
    }
    此外,由于工作队列 system_wq 被使用的频率很高,于是内核就封装了一个简单的函数(schedule_work)给我们使用:
    /**
    * schedule_work - put work task in global workqueue
    * @work: job to be done
    *
    * Returns %false if @work was already on the kernel-global workqueue and
    * %true otherwise.
    *
    * This puts a job in the kernel-global workqueue if it was not already
    * queued and leaves it in the same position on the kernel-global
    * workqueue otherwise.
    static inline bool schedule_work(struct work_struct *work){
        return queue_work(system_wq, work);
    }
    当然了,任何事情有利就有弊!
    由于内核默认创建的工作队列,是被所有的驱动程序共享的。
    如果所有的驱动程序都把等待处理的工作项委托给它们来处理,那么就会导致某个工作队列中过于拥挤。
    根据先来后到的原则,工作队列中后加入的工作项,就可能因为前面工作项的处理函数执行的时间太长,从而导致时效性无法保证。
    因此,这里存在一个系统平衡的问题。
    关于工作队列的基本知识点就介绍到这里,下面来实际操作验证一下。
    驱动程序
    之前的几篇文章,在驱动程序中测试中断处理的操作流程都是一样的,因此这里就不在操作流程上进行赘述了。
    这里直接给出驱动程序的全貌代码,然后查看 dmesg 的输出信息。
    创建驱动程序源文件和 Makefile:
    $ cd tmp/linux-4.15/drivers
    $ mkdir my_driver_interrupt_wq
    $ touch my_driver_interrupt_wq.c
    $ touch Makefile
    示例代码全貌
    测试场景是:加载驱动模块之后,如果监测到键盘上的ESC键被按下,那么就往内核默认的工作队列system_wq中增加一个工作项,然后观察该工作项对应的处理函数是否被调用。
    #include <linux/kernel.h>
    #include <linux/module.h>
    #include <linux/interrupt.h>
    static int irq;
    static char * devname;
    static struct work_struct mywork;
    // 接收驱动模块加载时传入的参数
    module_param(irq, int, 0644);
    module_param(devname, charp, 0644);
    // 定义驱动程序的 ID,在中断处理函数中用来判断是否需要处理
    #define MY_DEV_ID   1226
    // 驱动程序数据结构
    struct myirq
    {
      int devid;
    };
    struct myirq mydev  ={ MY_DEV_ID };
    #define KBD_DATA_REG        0x60
    #define KBD_STATUS_REG      0x64
    #define KBD_SCANCODE_MASK   0x7f
    #define KBD_STATUS_MASK     0x80
    // 工作项绑定的处理函数
    static void mywork_handler(struct work_struct *work)
    {
    printk("mywork_handler is called. ");
        // do some other things
    }
    //中断处理函数
    static irqreturn_t myirq_handler(int irq, void * dev)
    {
      struct myirq mydev;
      unsigned char key_code;
      mydev = *(struct myirq*)dev;
         // 检查设备 id,只有当相等的时候才需要处理
         if (MY_DEV_ID == mydev.devid)
       {
              // 读取键盘扫描码
             key_code = inb(KBD_DATA_REG);
             if (key_code == 0x01)
           {
                         printk("ESC key is pressed! ");
                       // 初始化工作项
                        INIT_WORK(&mywork, mywork_handler);
                     // 加入到工作队列 system_wq
                        schedule_work(&mywork);
              }
        }
        return IRQ_HANDLED;
    }
    // 驱动模块初始化函数
    static int __init myirq_init(void)
    {
           printk("myirq_init is called. ");
              // 注册中断处理函数
           if(request_irq(irq, myirq_handler, IRQF_SHARED, devname, &mydev)!=0)
                 {
                      printk("register irq[%d] handler failed. ", irq);
                      return -1;
                   }
                      printk("register irq[%d] handler success. ", irq);
                      return 0;
             }
    // 驱动模块退出函数
    static void __exit myirq_exit(void)
    {
                  printk("myirq_exit is called. ");
                       // 释放中断处理函数
                  free_irq(irq, &mydev);
    }
    MODULE_LICENSE("GPL");
    module_init(myirq_init);
    module_exit(myirq_exit);
    Makefile 文件
    ifneq ($(KERNELRELEASE),)
              obj-m := my_driver_interrupt_wq.o
    else
              KERNELDIR ?= /lib/modules/$(shell uname -r)/build
              PWD := $(shell pwd)
    default:
             $(MAKE) -C $(KERNELDIR) M=$(PWD) modules
    clean:
             $(MAKE) -C $(KERNEL_PATH) M=$(PWD) clean
    endif
    编译、测试
    $ make
    $ sudo insmod my_driver_interrupt_wq.ko irq=1 devname=mydev
    检查驱动模块是否加载成功:
    $ lsmod | grep my_driver_interrupt_wq
    my_driver_interrupt_wq    16384  0
    再看一下 dmesg 的输出信息:
    $ dmesg
    ...
    [  188.247636] myirq_init is called.
    [  188.247642] register irq[1] handler success.
    说明:驱动程序的初始化函数 myirq_init 被调用了,并且成功注册了 1 号中断的处理程序。
    此时,按一下键盘上的 ESC 键。
    操作系统在捕获到键盘中断之后,会依次调用此中断的所有中断处理程序,其中就包括我们注册的 myirq_handler 函数。
    在这个函数中,当判断出是ESC按键时,就初始化一个工作项(把结构体 work_struct 类型的变量与一个处理函数绑定起来),然后丢给操作系统预先创建好的工作队列(system_wq)去处理,如下所示:
    if (key_code == 0x01)
    {
           printk("ESC key is pressed! ");
           INIT_WORK(&mywork, mywork_handler);
           schedule_work(&mywork);
    }
    因此,当相应的内核线程从这个工作队列(system_wq)中取出工作项(mywork)来处理的时候,函数 mywork_handler 就会被调用。
    现在来看一下 dmesg 的输出信息:
    [  305.053155] ESC key is pressed!
    [  305.053177] mywork_handler is called.
    可以看到:mywork_handler函数被正确调用了。
    完美!
