打破USB3.0接口芯片领域西方掣肘-方寸微电子超高速接口芯片在机器视觉领域应用


    伴随着工业发展进程及工业4.0时代的到来,机器智能化也逐渐成为现实。机器视觉是机器智能范畴最重要的前沿分支之一,也是智能制造装备的关键零部件。根据德勤《中国人工智能白皮书》数据显示,2019年我国人工智能市场规模已经达到500亿美元,根据赛迪顾问数据,至2020年,中国智能制造装备市场预计可达2万亿元。GGII数据显示,2019年中国机器视觉市场规模65.50亿元,同比增长21.77%。2014-2019年复合增长率为28.36%。人工智能的发展与智能制造装备的渗透将双重加速机器视觉的进步。
    而如今,中外核心技术之争日趋白热化,尤其是国产替代技术领域,拥有高精尖的自研技术已经成为重中之重。方寸微电子作为国产芯片设计厂商不断在技术水平、方案适配等方面取得了不同程度的突破。而为解决USB3.0接口芯片被国外“卡脖子”的问题,方寸微电子在2019年发布国内首款USB3.0超高速接口芯片,为国产自研芯片领域注入一针强心剂。
    大力发展国有产业大势所趋 自研技术和产品正在腾飞
    工业4.0离不开智能制造,智能制造离不开机器视觉。机器视觉是实现工业自动化和智能化的必要手段,相当于人类视觉在机器上的延伸,机器视觉一般具有高度自动化、高效率、高精度和适应较差环境等优点。机器视觉行业里工业相机硬件都需要芯片技术和集成电路。其中,USB3.0接口芯片国内空白,完全依赖进口。

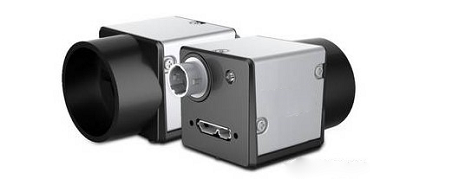

    图1:USB接口工业相机

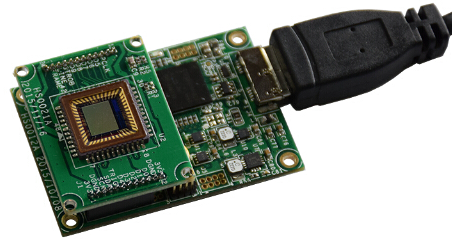

    图2:工业相机内部结构
    T630高速接口芯片是方寸微电子拥有自主知识产权的纯国产USB3.0超高速控制器芯片,终断了USB3.0接口控制器被西方品牌垄断的历史。截止目前,方寸微电子T630芯片已量产并批量向客户供应,其优良的性能、本地化的技术支持、可靠的品质、稳定的交期得到了客户的一致好评。
    T630采用与欧美畅销品牌兼容的封装形式,工程师可参照例程稍做修改即可完成核心产品国产替代解决方案。T630作为USB3.0超高速接口芯片,配合 FPGA,打通由外部设备至主机端的超高速双向数据传输通路,实现USB3.0超高速接口在机器视觉方面的应用。主机端通过 USB3.0 接口与 T630 相连接,T630 与 FPGA 通过 MUXIO 接口连接,接口模式可设置为 FIFO 主或 FIFO 从。通路中,主机端负责发起数据传输请求,T630 响应主机请求,FPGA 作为数据源端或目的端,经由 FIFO 接口发送或接收应用数据。





    图3:T630工业相机原理框图
    本应用示例中,T630 支持如下传输特性:
    ·支持 USB3.0,接口速率 5Gbps,向下兼容 USB2.0/USB1.1
    ·支持数据流式加解密
    ·支持控制/中断/批量传输类型
    ·支持数据 DMA 传输
    ·支持大批量数据流协议
    ·支持 FIFO 主/FIFO 从两种模式
    T630高速接口芯片除在工业相机领域应用外,还广泛适用于视频采集卡、工业采集卡、打印机、扫描仪、数字摄像机、测量采集设备等众多需要USB3.0接口的场合。该芯片集成国产 32 位高性能 RISC CPU,支持 USB3.0、 MUXIO、 I2C、 QSPI、 UART 等多种接口,可快速在嵌入式主板上与 FPGA/CPU 进行通讯对接, 作为 USB3.0 外扩接口芯片与 PC 或者服务器实现数据传输。同时该芯片提供完整的 SDK 供客户进行定制化开发,尤其针对典型应用场景提供了源码级方案支撑,可帮助客户缩短产品开发周期、降低整体开发成本,提升产品市场竞争力。
