AR增强现实技术全解读

VR陀螺网

    用户对现实世界感知的新技术。一般认为,AR技术的出现源于虚拟现实技术(Virtual Reality,简称VR)的发展,但二者存在明显的差别。传统VR技术给予用户一种在虚拟世界中完全沉浸的效果,是另外创造一个世界;而AR技术则把计算机带入到用户的真实世界中,通过听、看、摸、闻虚拟信息,来增强对现实世界的感知,实现了从“人去适应机器”到技术“以人为本”的转变。

    AR技术原理
    AR从其技术手段和表现形式上,可以明确分为大约两类,一是Vision based AR,即基于计算机视觉的AR,二是LBS basedAR,即基于地理位置信息的AR。
    Vision based AR
    基于计算机视觉的AR是利用计算机视觉方法建立现实世界与屏幕之间的映射关系,使我们想要绘制的图形或是3D模型可以如同依附在现实物体上一般展现在屏幕上,如何做到这一点呢?本质上来讲就是要找到现实场景中的一个依附平面,然后再将这个3维场景下的平面映射到我们2维屏幕上,然后再在这个平面上绘制你想要展现的图形,从技术实现手段上可以分为2类:
    1、 Marker-Based AR

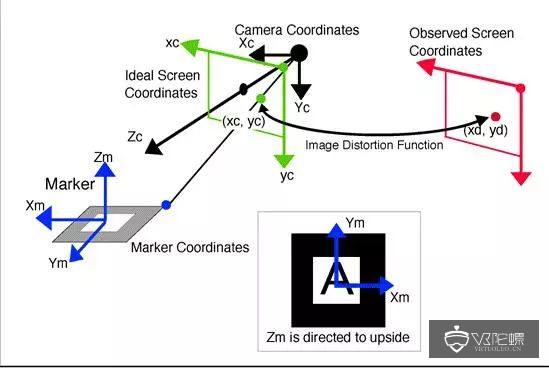

    这种实现方法需要一个事先制作好的Marker(例如:绘制着一定规格形状的模板卡片或者二维码),然后把Marker放到现实中的一个位置上,相当于确定了一个现实场景中的平面,然后通过摄像头对Marker进行识别和姿态评估(Pose Estimation),并确定其位置,然后将该Marker中心为原点的坐标系称为Marker Coordinates即模板坐标系,我们要做的事情实际上是要得到一个变换从而使模板坐标系和屏幕坐标系建立映射关系,这样我们根据这个变换在屏幕上画出的图形就可以达到该图形依附在Marker上的效果,理解其原理需要一点3D射影几何的知识,从模板坐标系变换到真实的屏幕坐标系需要先旋转平移到摄像机坐标系(Camera Coordinates)然后再从摄像机坐标系映射到屏幕坐标系。
