飞凌嵌入式国产芯片T3&A40i&RK3399系列开发板综合测评

    科技是国之利器,国家赖之以强,企业赖之以赢,人民赖之以好。
    工业控制领域的嵌入式CPU需求广阔,我国作为制造业大国,目前正在为“中国制造2025”昂首迈进,向制造业强国转型。随着国家信息安全需求的不断增强,在某些特殊领域,例如金融、电信、能源、政府军工等高敏感度部门,其智能设备主控芯片国产化将是大趋势。国产CPU作为智能化核心部件,将会广泛应用于工控系统核心领域。
    飞凌嵌入式持续发力国产工控平台。连续推出了多款国产化平台,下面就让小编带你们领略一下飞凌国产嵌入式arm板卡的魅力吧。

    FETT3-C拥有Linux系统,但FETA40i-C核心板在此基础上做了升级,拥有Android和Linux两个系统,满足我们多元化的需求。FET3399-C还有着他独特的优势,最让人眼前一亮的就是Ubuntu系统的支持,正所谓春兰秋菊,各擅胜场。

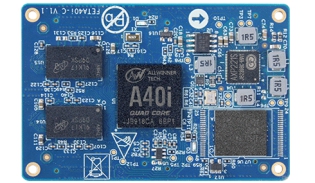

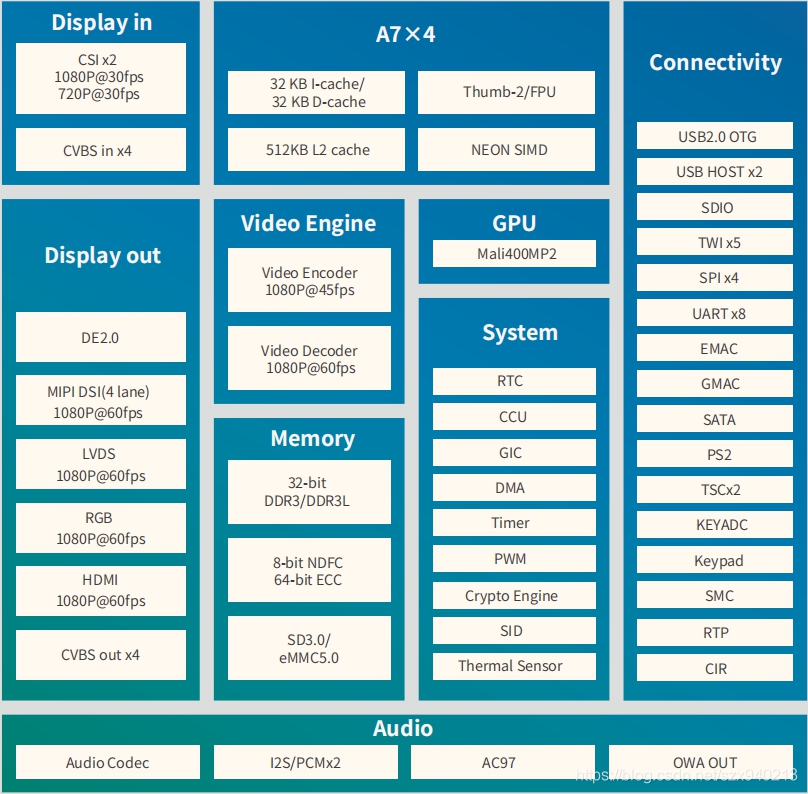

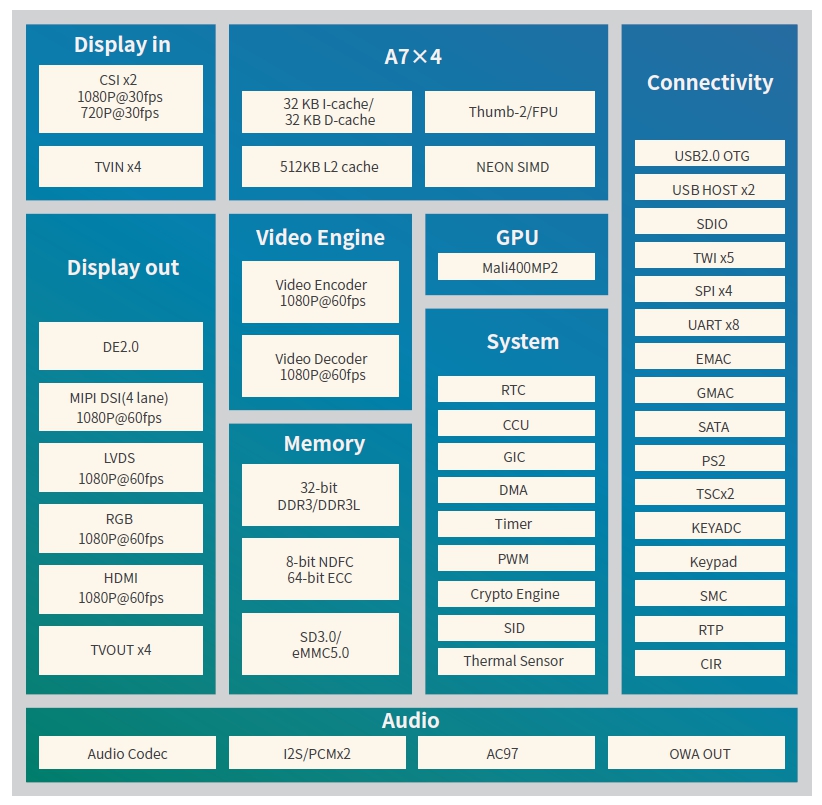

    先来聊一下FETA40i-C核心板,A40i是全志在智能工控领域的一款高性能、超高效处理器。A40i采用ARM Cortex-A7内核,运行频率高达1．2GHz,配备Mali400 MP2图形处理器及多种显示接口,并具有丰富的行业应用接口,主要应用于各种具有视频输出的工控行业。A40i配套使用的PMIC支持外部电源、USB、锂电池三种供电方式,并集成了供电路径选择和锂电池充放电管理功能,极大简化了终端产品的设计难度。让我们来看一下实物图吧:

    主要支持功能如下:

    主要用于广告机、数字标牌、智能自助终端、智能零售终端、O2O智能设备、工控主机、机器人、轨道交通、车载显示、医疗仪器。
    该平台配套开发板——OKA40i-C接口图如下:

    接下来,让我们看一下基于全志四核车规级处理器设计的FETT3-C核心板,Cortex-A7架构,主频1．2GHz,集成MAli400 MP2 GPU,内存1GBDDR3L,存储8GBe MMC。整板工业级运行温宽,支持绝大多数当前流行的视频及图片格式解码,具有稳定可靠的工业级产品性能,低功耗,以及丰富的用户接口等优势,搭载Linux操作系统,适用于车载电子、电力行业、医疗电子、工业控制、物联网、智能终端等领域。

    它所能支持的功能如下:

    FETT3-C核心板主要用于车载导航、智能终端、工业控制、数据采集、机器视觉、工业物联网、移动互联设备、数字标牌、医疗电子领域。

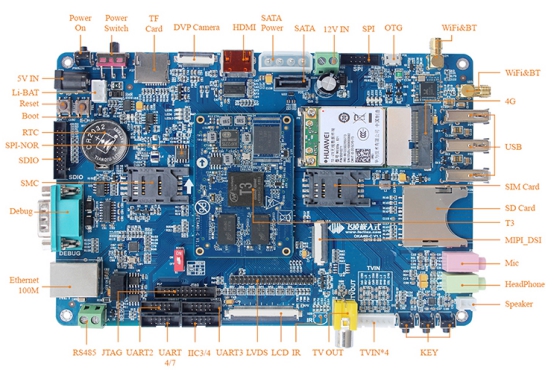

    该平台配套开发板——OKT3-C接口图如下:

    A40i和T3的优势是可以支持多屏显示测试
    双屏输出格式支持:
    LCD/LVDS+HDMI
    主显显示LCD或LVDS,同时副显为HDMI,且分辨率为1080P60HZ。当前只有通过Camera应用实现LCD/LVDS与HDMI同显。点击Camera应用,点击蓝色按钮后,选择video0,确定。则LCD/LVDS与HDMI同时输出。点击“开始预览”,此时LCD或者LVDS与HDMI同时输出video0的预览图像。如果HDMI不出现预览图像,请使用fbinit0刷新屏幕。
    LCD/LVDS+TVOUT
    主显显示LCD或LVDS,同时副显为TVOUT,且分辨率为NTSC格式720x480。当前只有通过Camera应用实现LCD/LVDS与TVOUT同显。点击Camera应用,点击蓝色按钮后,选择video1,则LCD/LVDS与TVOUT同时输出。如果TVOUT不出现预览图像,请使用fbinit0刷新屏幕。
    另外可通过修改/etc/dvrconfig．ini中camera0/camera1中tvout的配置,来支持不同的屏幕输出。默认支持输出模式:5:720p60 9:1080p50 10:1080p60 11:pal 14:ntsc,客户可自行组合。

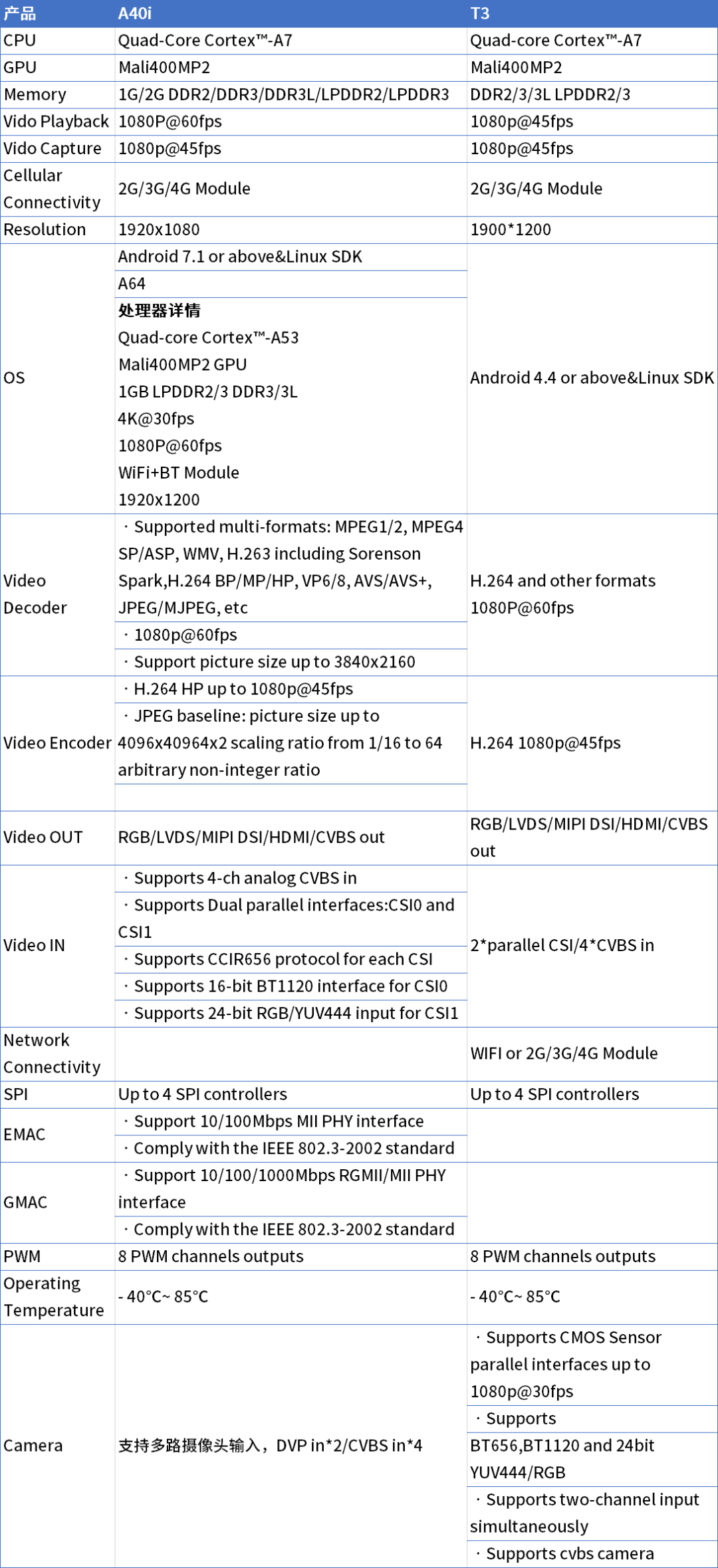

    将两款进行一下综合对比

    最后我们看一下FET3399-C核心板,其配套核心板基于瑞芯微公司的RK3399处理器设计,具备两个ARM Cortex-A72内核,主频1．8GHz,4个 ARM Cortex-A53内核,主频1．4GHz,GPU采用Mali-T864,支持OpenGL ES1．1/2．0/3．0/3．1,OpenVG1．1,OpenCL,DX11;板载2GB LPDDP3 RAM,16GB emmc ROM;具备多种显示接口,包括HDMI2．0、MIPI-DSI、eDP 1．3、DP1．2,最大分辨率达4K,支持双屏同显,双屏异显,同时提供多个外设接口,如PCIE、USB3．0、Host、Type-C、MIPI-CSI、SPDIF、I2C、SPI、UART、ADC、PWM、GPIO、I2S(支持8路数字麦克风阵列输入)和千兆以太网。

    FET3399-C核心板内置多种功能强大的嵌入式硬件引擎,为高端应用提供了优异的性能。支持多格式视频、高品质的 JPEG的编解码,以及特殊图像的预处理和后处理。包括 h．264、h．265、vp9等格式的4Kx2K@60fps 解码,尤其是支持H．264、H．265格式的10bits解码,以及 h．264、mvc、vp8等格式的1080p@30fps编码。该平台内置3D GPU,能够完全兼容OpenGL ES1．1/2．0/3．0/3．1、OpenCL和DirectX 11．1,特殊的 MMU 2D 硬解码器能最大限度地提高显示性能,提供流畅的体验操作。FET3399-C核心板具有高性能的双通道存储器接口( DDR3/DDR3L/LPDDR3/LPDDR4),能够提供高内存带宽,同时为应用提供了一套完整的外设接口。

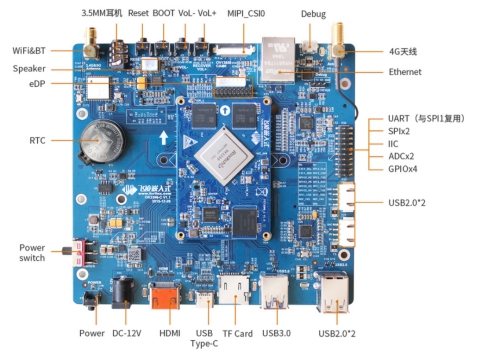

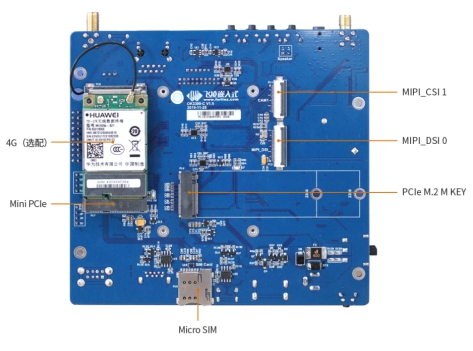

    飞凌OK3399-C开发平台核心板和底板采用接插件的连接方式,主要接口如下图所示:

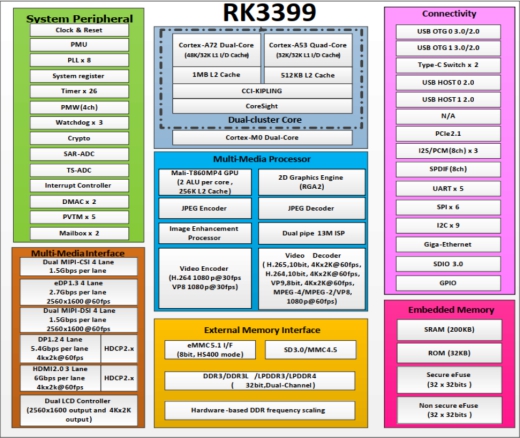

    其基于Big．Little大小核架构的低功耗高性能处理器RK3399设计,它包括双核Cortex-A72、4核Cortex-A53以及独立的NEON协处理器,可应用于计算机、手机、个人移动互联网,数字多媒体设备。目标应用:NAS、视频会议、智能机器人、VR设备、家庭影音、智能交互设备、IOT。
    该平台最突出的功能是人脸识别功能,下面是关于OpenCV的测试。
    OK3399-C平台默认编译了OpenCV 3．4．3的库,可以使用如下的命令进行OpenCV的测试。
    测试前请将USB摄像头插入OK3399-C平台
    $opencv-demo /dev/video10

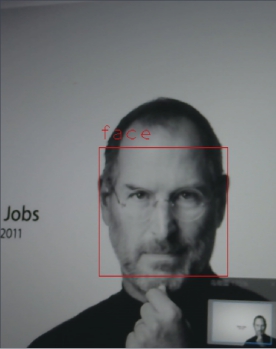

    这是一个简单的人脸检测的DEMO。
    以上是小编针对飞凌推出的FETA40i-C、FETT3-C、FET3399-C三款国产平台的综合对比。
    希望在国产系列产品飞速发展的现在,快来一同感受下国产平台的魅力吧!未来的日子里,国产芯片又会有怎样出色的表现,让我们一起拭目以待。
